如何用 A* 搜索算法实现游戏中的寻路功能

魔兽世界、仙剑奇侠传这类 MMRPG 游戏，有一个非常重要的功能，那就是人物角色自动寻路。当人物处于游戏地图中的某个位置的时候，我们用鼠标点击另外一个相对较远的位置，人物就会自动地绕过障碍物走过去。玩过这么多游戏，不知你是否思考过，这个功能是怎么实现的呢？

算法解析

实际上，这是一个非常典型的搜索问题。人物的起点就是他当下所在的位置，终点就是鼠标点击的位置。我们需要在地图中，找一条从起点到终点的路径。这条路径要绕过地图中所有障碍物，并且看起来要是一种非常聪明的走法。所谓“聪明”，笼统地解释就是，走的路不能太绕。理论上讲，最短路径显然是最聪明的走法，是这个问题的最优解。如果图非常大，那 Dijkstra 最短路径算法的执行耗时会很多。在真实的软件开发中，我们面对的是超级大的地图和海量的寻路请求，算法的执行效率太低，这显然是无法接受的。

实际上，像出行路线规划、游戏寻路，这些真实软件开发中的问题，一般情况下，我们都不需要非得求最优解（也就是最短路径）。在权衡路线规划质量和执行效率的情况下，我们只需要寻求一个次优解就足够了。这个快速的路径规划算法，就是我们今天要学习的 A* 算法。实际上，A* 算法是对 Dijkstra 算法的优化和改造。

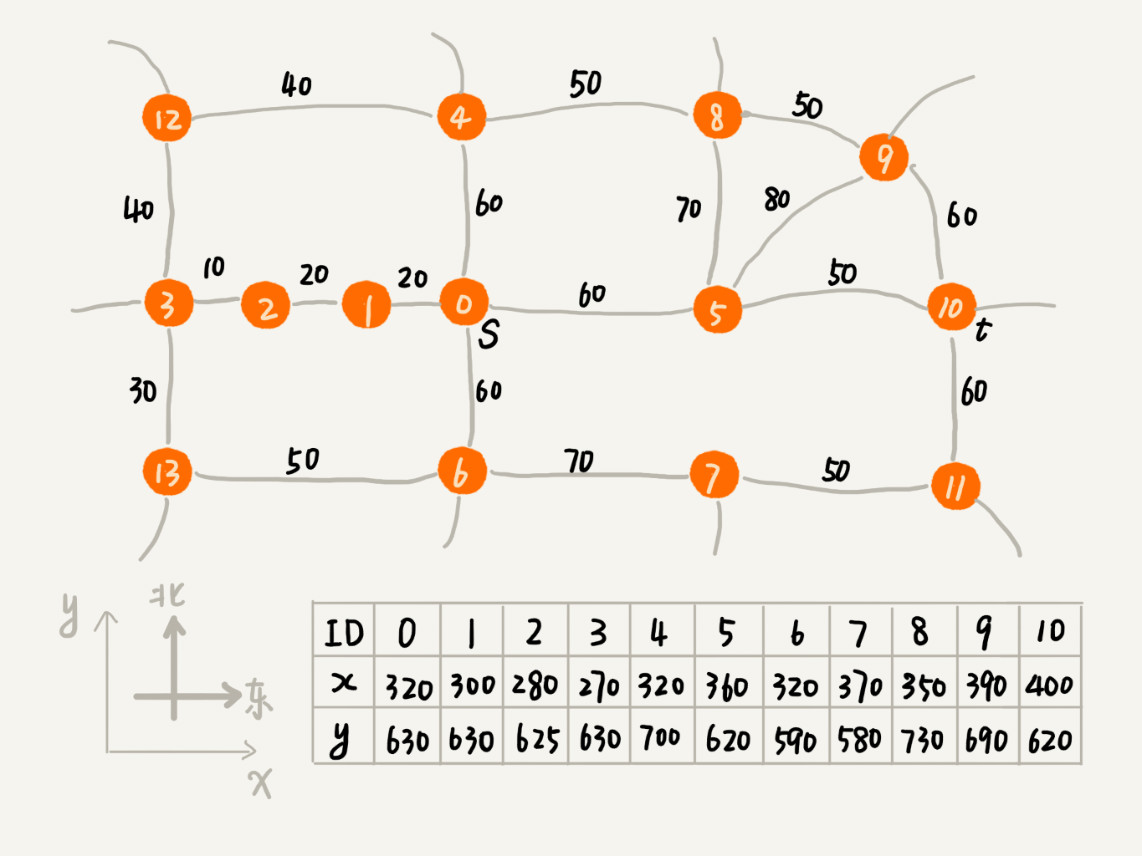

Dijkstra 算法有点儿类似 BFS 算法，它每次找到跟起点最近的顶点，往外扩展。这种往外扩展的思路，其实有些盲目。下面这个图对应一个真实的地图，每个顶点在地图中的位置，我们用一个二维坐标（x, y）来表示，其中，x 表示横坐标，y 表示纵坐标：

在 Dijkstra 算法的实现思路中，我们用一个优先级队列，来记录已经遍历到的顶点以及这个顶点与起点的路径长度，顶点与起点路径长度越小，就越先被从优先级队列中取出来扩展。从图中举的例子可以看出，尽管我们找的是从 s 到 t 的路线，但是最先被搜索到的顶点依次是 1, 2, 3。通过肉眼来观察，这个搜索方向跟我们期望的路线方向（s 到 t 是从西向东）是反着的，路线搜索的方向明显“跑偏”了。

之所以会“跑偏”，那是因为我们是按照顶点与起点的路径长度的大小，来安排出队列顺序的。与起点越近的顶点，就会越早出队列。我们并没有考虑到这个顶点到终点的距离，所以，在地图中，尽管 1, 2, 3 三个顶点离起始顶点最近，但离终点却越来越远。当我们遍历到某个顶点的时候，从起点走到这个顶点的路径长度是确定的，我们记作 g(i)（i 表示顶点编号）。但是，从这个顶点到终点的路径长度，我们是未知的。虽然确切的值无法提前知道，但是我们可以用其他估计值来代替。

这里我们可以通过这个顶点跟终点之间的直线距离，也就是欧几里得距离，来近似地估计这个顶点跟终点的路径长度。我们把这个距离记作 h(i)（i 表示顶点编号），专业的叫法是启发函数（Heuristic Function）。因为欧几里得距离的计算公式，会涉及比较耗时的开根号计算，所以，我们一般通过另外一个更加简单的距离计算公式，那就是曼哈顿距离（Manhattan Distance）。曼哈顿距离是两点之间横纵坐标的距离之和。计算的过程只涉及加减法、符号位反转，所以比欧几里得距离更加高效：

1
2
3
4
5
int hManhattan(Vertex v1, Vertex v2)
{
    // Vertex 表示顶点
    return Math.abs(v1.x - v2.x) + Math.abs(v1.y - v2.y);
}

原来只是单纯地通过顶点与起点之间的路径长度 g(i)，来判断谁先出队列，现在有了顶点到终点的路径长度估计值，我们通过两者之和 f(i)=g(i)+h(i)，来判断哪个顶点该最先出队列。综合两部分，我们就能有效避免刚刚讲的“跑偏”。这里 f(i) 的专业叫法是估价函数（Evaluation Function）。

从刚刚的描述，我们可以发现，A* 算法就是对 Dijkstra 算法的简单改造。实际上，代码实现方面，我们也只需要稍微改动几行代码，就能把 Dijkstra 算法的代码实现，改成 A* 算法的代码实现。在 A* 算法的代码实现中，顶点 Vertex 类的定义多了 x 和 y 的坐标，以及刚刚提到的 f(i) 值：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
private class Vertex
{
    public int id;   // 顶点编号 ID
    public int dist; // 从起始顶点，到这个顶点的距离，也就是 g(i)
    public int f;    // 新增：f(i)=g(i)+h(i)
    public int x, y; // 新增：顶点在地图中的坐标 (x, y)
    public Vertex(int id, int x, int y)
    {
        this.id = id;
        this.x = x;
        this.y = y;
        this.f = Integer.MAX_VALUE;
        this.dist = Integer.MAX_VALUE;
    }
}
// Graph 类的成员变量，在构造函数中初始化
Vertex[] vertexes = new Vertex[this.v];
// 新增一个方法，添加顶点的坐标
public void addVertex(int id, int x, int y)
{
    vertexes[id] = new Vertex(id, x, y)
}

A* 算法的代码实现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
public void aStar(int s, int t)
{
    // 从顶点 s 到顶点 t 的路径
    int[] predecessor = new int[this.v]; // 用来还原路径
    // 按照 vertex 的 f 值构建的小顶堆，而不是按照 dist
    PriorityQueue queue = new PriorityQueue(this.v);
    boolean[] inqueue = new boolean[this.v]; // 标记是否进入过队列
    vertexes[s].dist = 0;
    vertexes[s].f = 0;
    queue.add(vertexes[s]);
    inqueue[s] = true;
    while (!queue.isEmpty())
    {
        Vertex minVertex = queue.poll(); // 取堆顶元素并删除
        for (int i = 0; i < adj[minVertex.id].size(); ++i)
        {
            Edge e = adj[minVertex.id].get(i);   // 取出一条 minVertex 相连的边
            Vertex nextVertex = vertexes[e.tid]; // minVertex -> nextVertex
            if (minVertex.dist + e.w < nextVertex.dist)
            {
                // 更新 next 的 dist, f
                nextVertex.dist = minVertex.dist + e.w;
                nextVertex.f = nextVertex.dist+hManhattan(nextVertex, vertexes[t]);
                predecessor[nextVertex.id] = minVertex.id;
                if (inqueue[nextVertex.id] == true)
                {
                    queue.update(nextVertex);
                }
                else
                {
                    queue.add(nextVertex);
                    inqueue[nextVertex.id] = true;
                }
            }
            if (nextVertex.id == t)
            {
                // 只要到达 t 就可以结束 while 了
                queue.clear(); // 清空 queue，才能推出 while 循环
                break;
            }
        }
    }
    // 输出路径
    System.out.print(s);
    print(s, t, predecessor); // print 函数请参看 Dijkstra 算法的实现
}

它跟 Dijkstra 算法的代码实现，主要有 3 点区别：

  • 优先级队列构建的方式不同。A* 算法是根据 f 值（f(i)=g(i)+h(i)）来构建优先级队列，而 Dijkstra 算法是根据 dist 值（g(i)）来构建优先级队列；
  • A* 算法在更新顶点 dist 值的时候，会同步更新 f 值；
  • 循环结束的条件也不一样。Dijkstra 算法是在终点出队列的时候才结束，A* 算法是一旦遍历到终点就结束；

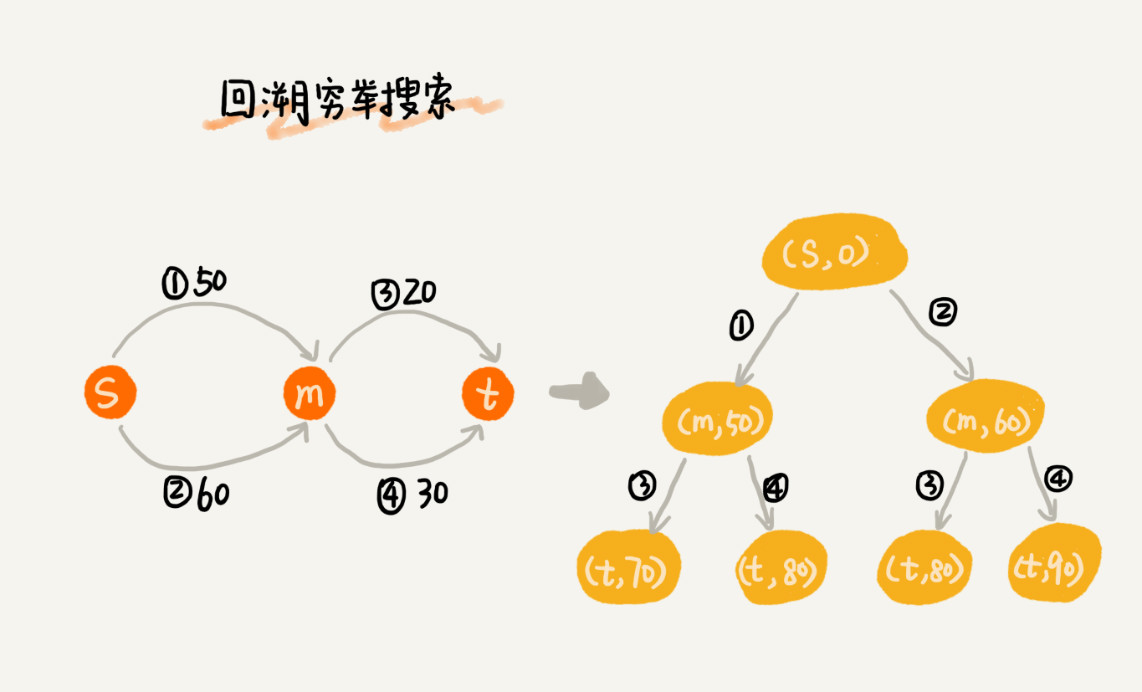

尽管 A* 算法可以更加快速地找到从起点到终点的路线，但是它并不能像 Dijkstra 算法那样，找到最短路线。要找出起点 s 到终点 t 的最短路径，最简单的方法是，通过回溯穷举所有从 s 到达 t 的不同路径，然后对比找出最短的那个。不过很显然，回溯算法的执行效率非常低，是指数级的：

Dijkstra 算法在此基础之上，利用动态规划的思想，对回溯搜索进行了剪枝，只保留起点到某个顶点的最短路径，继续往外扩展搜索。动态规划相较于回溯搜索，只是换了一个实现思路，但它实际上也考察到了所有从起点到终点的路线，所以才能得到最优解：

A* 算法利用贪心算法的思路，每次都找 f 值最小的顶点出队列，一旦搜索到终点就不在继续考察其他顶点和路线了。所以，它并没有考察所有的路线，也就不可能找出最短路径了。

要利用 A* 算法解决这个问题，我们只需要把地图，抽象成图就可以了。我们把整个地图分割成一个一个的小方块。在某一个方块上的人物，只能往上下左右四个方向的方块上移动。我们可以把每个方块看作一个顶点。两个方块相邻，我们就在它们之间，连两条有向边，并且边的权值都是 1。所以，这个问题就转化成了，在一个有向有权图中，找某个顶点到另一个顶点的路径问题。将地图抽象成边权值为 1 的有向图之后，我们就可以套用 A* 算法，来实现游戏中人物的自动寻路功能了。

总结引申

A* 算法属于一种启发式搜索算法（Heuristically Search Algorithm）。实际上，启发式搜索算法并不仅仅只有 A* 算法，还有很多其他算法，比如 IDA* 算法、蚁群算法、遗传算法、模拟退火算法等。启发式搜索算法利用估价函数，避免“跑偏”，贪心地朝着最有可能到达终点的方向前进。这种算法找出的路线，并不是最短路线。但是，实际的软件开发中的路线规划问题，我们往往并不需要非得找最短路线。所以，鉴于启发式搜索算法能很好地平衡路线质量和执行效率，它在实际的软件开发中的应用更加广泛。
