设计支持各种算法的限流框架

Posted on

项目背景

公司成立初期，团队人少。公司集中精力开发一个金融理财产品（我们把这个项目叫做 X 项目）。整个项目只做了简单的前后端分离，后端的所有代码都在一个 GitHub 仓库中，整个后端作为一个应用来部署，没有划分微服务。遇到了行业风口，公司发展得不错，公司开始招更多人，开发更多的金融产品，比如专注房贷的理财产品、专注供应链的产品、专注消费贷的借款端产品等等。在产品形态上，每个金融产品都做成了独立的 App。对于不同的金融产品，尽管移动端长得不一样，但是后端的很多功能、代码都是可以复用的。为了快速上线，针对每个应用，公司都成立一个新的团队，然后拷贝 X 项目的代码，在此基础之上修改、添加新的功能。

这样成立新团队，拷贝老代码，改改就能上线一个新产品的开发模式，在一开始很受欢迎。产品上线快，也给公司赢得了竞争上的优势。但时间一长，这样的开发模式暴露出来的问题就越来越多了。而且随着公司的发展，公司也过了急速扩张期，人招得太多，公司开始考虑研发效率问题了。因为所有的项目的代码都是从 X 项目拷贝来的，多个团队同时维护相似的代码，显然是重复劳动，协作起来也非常麻烦。任何团队发现代码的 bug，都要同步到其他团队做相同的修改。而且，各个团队对代码独立迭代，改得面目全非，即便要添加一个通用的功能，每个团队也都要基于自己的代码再重复开发。

除此之外，公司成立初期，各个方面条件有限，只能招到开发水平一般的员工，而且追求快速上线，所以，X 项目的代码质量很差，结构混乱、命名不规范、到处是临时解决方案、埋了很多坑，在烂代码之上不停地堆砌烂代码，时间长了，代码的可读性越来越差、维护成本越来越高，甚至高过了重新开发的成本。

我们可以把公共的功能、代码抽离出来，形成一个独立的项目，部署成一个公共服务平台。所有金融产品的后端还是参照 MVC 三层架构独立开发，不过，它们只实现自己特有的功能，对于一些公共的功能，通过远程调用公共服务平台提供的接口来实现。这里提到的公共服务平台，有点类似现在比较火的“中台”或“微服务”。不过，为了减少部署、维护多个微服务的成本，我们把所有公共的功能，放到一个项目中开发，放到一个应用中部署。只不过，我们要未雨绸缪，事先按照领域模型，将代码的模块化做好，等到真的有哪个模块的接口调用过于集中，性能出现瓶颈的时候，我们再把它拆分出来，设计成独立的微服务来开发和部署。

经过这样的拆分之后，我们可以指派一个团队，集中维护公共服务平台的代码。开发一个新的金融产品，也只需要更少的人员来参与，因为他们只需要开发、维护产品特有的功能和代码就可以了。整体上，维护成本降低了。除此之外，公共服务平台的代码集中到了一个团队手里，重构起来不需要协调其他团队和项目，也便于我们重构、改善代码质量。

需求背景

对于公共服务平台来说，接口请求来自很多不同的系统（后面统称为调用方），比如各种金融产品的后端系统。在系统上线一段时间里，我们遇到了很多问题。比如，因为调用方代码 bug 、不正确地使用服务（比如启动 Job 来调用接口获取数据）、业务上面的突发流量（比如促销活动），导致来自某个调用方的接口请求数突增，过度争用服务的线程资源，而来自其他调用方的接口请求，因此来不及响应而排队等待，导致接口请求的响应时间大幅增加，甚至出现超时。

我们可以开发接口限流功能，限制每个调用方对接口请求的频率。当超过预先设定的访问频率后，我们就触发限流熔断，比如，限制调用方 app-1 对公共服务平台总的接口请求频率不超过 1000 次/秒，超过之后的接口请求都会被拒绝。除此之外，为了更加精细化地限流，除了限制每个调用方对公共服务平台总的接口请求频率之外，我们还希望能对单独某个接口的访问频率进行限制，比如，限制 app-1 对接口 /user/query 的访问频率为每秒钟不超过 100 次。

我们希望开发出来的东西有一定的影响力，即便做不到在行业内有影响力，起码也要做到在公司范围内有影响力。所以，从一开始，我们就不想把这个限流功能，做成只有我们项目可用。我们希望把它开发成一个通用的框架，能够应用到各个业务系统中，甚至可以集成到微服务治理平台中。实际上，这也体现了业务开发中要具备的抽象意识、框架意识。我们要善于识别出通用的功能模块，将它抽象成通用的框架、组件、类库等。

需求分析

前面我们已经讲过一些需求分析的方法，比如画线框图、写用户用例、测试驱动开发等等。这里，我们借助用户用例和测试驱动开发的思想，先去思考，如果框架最终被开发出来之后，它会如何被使用。我一般会找一个框架的应用场景，针对这个场景写一个框架使用的 Demo 程序，这样能够很直观地看到框架长什么样子。知道了框架应该长什么样，就相当于应试教育中确定了考试题目。针对明确的考题去想解决方案，这是我们多年应试教育锻炼之后最擅长做的。

首先我们需要设置限流规则。为了做到在不修改代码的前提下修改规则，我们一般会把规则放到配置文件中（比如 XML、YAML 配置文件）。在集成了限流框架的应用启动的时候，限流框架会将限流规则，按照事先定义的语法，解析并加载到内存中。我写了一个限流规则的 Demo 配置，如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
configs:
- appId: app-1
  limits:
  - api: /v1/user
    limit: 100
  - api: /v1/order
    limit: 50
- appId: app-2
  limits:
  - api: /v1/user
    limit: 50
  - api: /v1/order
    limit: 50

在接收到接口请求之后，应用会将请求发送给限流框架，限流框架会告诉应用，这个接口请求是允许继续处理，还是触发限流熔断。如果我们用代码来将这个过程表示出来的话，就是下面这个 Demo 的样子。如果项目使用的是 Spring 框架，我们可以利用 Spring AOP，把这段限流代码放在统一的切面中，在切面中拦截接口请求，解析出请求对应的调用方 APP ID 和 URL，然后验证是否对此调用方的这个接口请求进行限流：

1
2
3
4
5
6
7
8
9
10
String appId = "app-1"; // 调用方 APP-ID
String url = "http://www.eudemon.com/v1/user/12345";// 请求 url
RateLimiter ratelimiter = new RateLimiter();
boolean passed = ratelimiter.limit(appId, url);
if (passed) {
  // 放行接口请求，继续后续的处理
}
else {
  // 接口请求被限流
}

结合刚刚的 Demo，从使用的角度来说，限流框架主要包含两部分功能：配置限流规则和提供编程接口（RateLimiter 类）验证请求是否被限流。不过，作为通用的框架，除了功能性需求之外，非功能性需求也非常重要，有时候会决定一个框架的成败，比如，框架的易用性、扩展性、灵活性、性能、容错性等：

  • 易用性方面，我们希望限流规则的配置、编程接口的使用都很简单。我们希望提供各种不同的限流算法，比如基于内存的单机限流算法、基于 Redis 的分布式限流算法，能够让使用者自由选择。除此之外，因为大部分项目都是基于 Spring 开发的，我们还希望限流框架能非常方便地集成到使用 Spring 框架的项目中；
  • 扩展性、灵活性方面，我们希望能够灵活地扩展各种限流算法。同时，我们还希望支持不同格式（JSON、YAML、XML 等格式）、不同数据源（本地文件配置或 Zookeeper 集中配置等）的限流规则的配置方式；
  • 性能方面，因为每个接口请求都要被检查是否限流，这或多或少会增加接口请求的响应时间。而对于响应时间比较敏感的接口服务来说，我们要让限流框架尽可能低延迟，尽可能减少对接口请求本身响应时间的影响；
  • 容错性方面，接入限流框架是为了提高系统的可用性、稳定性，不能因为限流框架的异常，反过来影响到服务本身的可用性。所以，限流框架要有高度的容错性。比如，分布式限流算法依赖集中存储器 Redis。如果 Redis 挂掉了，限流逻辑无法正常运行，这个时候业务接口也要能正常服务才行；

限流规则

框架需要定义限流规则的语法格式，包括调用方、接口、限流阈值、时间粒度这几个元素。框架用户按照这个语法格式来配置限流规则，其中，unit 表示限流时间粒度，默认情况下是 1 秒。limit 表示在 unit 时间粒度内最大允许的请求次数。拿第一条规则来举例，它表示的意思就是：调用方 app-1 对接口 /v1/user 每分钟的最大请求次数不能超过 100 次：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
configs:
- appId: app-1
  limits:
  - api: /v1/user
    limit: 100
    unit：60
  - api: /v1/order
    limit: 50
- appId: app-2
  limits:
  - api: /v1/user
    limit: 50
  - api: /v1/order
    limit: 50

对于限流时间粒度的选择，我们既可以选择限制 1 秒钟内不超过 1000 次，也可以选择限制 10 毫秒内不超过 10 次，还可以选择限制 1 分钟内不超过 6 万次。虽然看起来这几种限流规则是等价的，但过大的时间粒度会达不到限流的效果。比如，有可能 6 万次请求集中在 1 秒中到达，限制 1 分钟不超过 6 万次，就起不到保护的作用；相反，因为接口访问在细时间粒度上随机性很大，并不会很均匀。过小的时间粒度，会误杀很多本不应该限流的请求。所以，尽管越细的时间粒度限流整形效果越好，流量曲线越平滑，但也并不是时间粒度越小越合适。

我们知道，Spring 框架支持各种格式的配置文件，比如 XML、YAML、Properties 等。除此之外，基于约定优于配置原则，Spring 框架用户只需要将配置文件按照约定来命名，并且放置到约定的路径下，Spring 框架就能按照约定自动查找和加载配置文件。大部分 Java 程序员已经习惯了 Spring 的配置方式，基于我们前面讲的最小惊奇原则，在限流框架中，我们也延续 Spring 的配置方式，支持 XML、YAML、Properties 等几种配置文件格式，同时，约定默认的配置文件名为 ratelimiter-rule.yaml，默认放置在 classpath 路径中。

除此之外，为了提高框架的兼容性、易用性，除了刚刚讲的本地文件的配置方式之外，我们还希望兼容从其他数据源获取配置的方式，比如 Zookeeper 或者自研的配置中心。

限流算法

常见的限流算法有：固定时间窗口限流算法、滑动时间窗口限流算法、令牌桶限流算法、漏桶限流算法。其中，固定时间窗口限流算法最简单。我们只需要选定一个起始时间起点，之后每来一个接口请求，我们都给计数器（记录当前时间窗口内的访问次数）加一，如果在当前时间窗口内，根据限流规则（比如每秒钟最大允许 100 次接口请求），累加访问次数超过限流值（比如 100 次），就触发限流熔断，拒绝接口请求。当进入下一个时间窗口之后，计数器清零重新计数。

尽管固定时间窗口限流算法没法做到让流量很平滑，但大部分情况下，它已经够用了。默认情况下，框架使用固定时间窗口限流算法做限流。不过，考虑到框架的扩展性，我们需要预先做好设计，预留好扩展点，方便今后扩展其他限流算法。除此之外，为了提高框架的易用性、灵活性，我们最好将其他几种常用的限流算法，也在框架中实现出来，供框架用户根据自己业务场景自由选择。

限流模式

我们把限流模式分为两种：单机限流和分布式限流。所谓单机限流，就是针对单个实例的访问频率进行限制。注意这里的单机并不是真的一台物理机器，而是一个服务实例，因为有可能一台物理机器部署多个实例。所谓的分布式限流，就是针对某个服务的多个实例的总的访问频率进行限制。假设我们开发了一个用户相关的微服务，为了提高服务能力，我们部署了 5 个实例。我们限制某个调用方，对单个实例的某个接口的访问频率，不能超过 100 次/秒。这就是单机限流。我们限制某个调用方，对 5 个实例的某个接口的总访问频率，不能超过 500 次/秒，这就是所谓的分布式限流。

从实现的角度来分析，单机限流和分布式限流的主要区别在接口访问计数器的实现。单机限流只需要在单个实例中维护自己的接口请求计数器。而分布式限流需要集中管理计数器（比如使用 Redis 存储接口访问计数），这样才能做到多个实例对同一个计数器累加计数，以便实现对多个实例总访问频率的限制。

对于 Redis 的各种异常情况，我们处理起来并不难，捕获并封装为统一的异常，向上抛出或者吞掉就可以了。比较难处理的是 Redis 访问超时。Redis 访问超时会严重影响接口的响应时间，甚至导致接口请求超时。所以，在访问 Redis 时，我们需要设置合理的超时时间。一旦超时，我们就判定为限流失效，继续执行接口请求。Redis 访问超时时间的设置既不能太大也不能太小，太大可能会影响到接口的响应时间，太小可能会导致太多的限流失效。我们可以通过压测或者线上监控，获取到 Redis 访问时间分布情况，再结合接口可以容忍的限流延迟时间，权衡设置一个较合理的 Redis 超时时间。

集成使用

前面剖析 Spring 框架的时候，我们讲到低侵入松耦合设计思想。限流框架也应该满足这个设计思想。因为框架是需要集成到应用中使用的，我们希望框架尽可能低侵入，与业务代码松耦合，替换、删除起来也更容易些。除此之外，在剖析 MyBatis 框架的时候，我们讲到 MyBatis 框架是为了简化数据库编程。实际上，为了进一步简化开发，MyBatis 还提供了 MyBatis-Spring 类库，方便在使用了 Spring 框架的项目中集成 MyBatis 框架。我们也可以借鉴 MyBatis-Spring，开发一个 Ratelimiter-Spring 类库，能够方便使用了 Spring 的项目集成限流框架，将易用性做到极致。

V1 版本功能需求

我们前面提到，优秀的代码是重构出来的，复杂的代码是慢慢堆砌出来的。小步快跑、逐步迭代是我比较推崇的开发模式。所以，针对限流框架，我们也不用想一下子就做得大而全，我们可以先实现一个包含核心功能、基本功能的 V1 版本：

  • 对于接口类型，我们只支持 HTTP 接口（也就 URL）的限流，暂时不支持 RPC 等其他类型的接口限流；
  • 对于限流规则，我们只支持本地文件配置，配置文件格式只支持 YAML；
  • 对于限流算法，我们只支持固定时间窗口算法；
  • 对于限流模式，我们只支持单机限流；

尽管功能“裁剪”之后，V1 版本实现起来简单多了，但在编程开发的同时，我们还是要考虑代码的扩展性，预留好扩展点。这样，在接下来的新版本开发中，我们才能够轻松地扩展新的限流算法、限流模式、限流规则格式和数据源。

最小原型代码

面向对象设计与实现一般可以分为四个步骤：

  1. 划分职责识别类；
  2. 定义属性和方法；
  3. 定义类之间的交互关系；
  4. 组装类并提供执行入口；

在平时的工作中，大部分程序员都是边写代码边做设计，边思考边重构，并不会严格地按照步骤，先做完类的设计再去写代码。而且，如果想一下子就把类设计得很好、很合理，也是比较难的。过度追求完美主义，只会导致迟迟下不了手，连第一行代码也敲不出来。所以，我的习惯是，先完全不考虑设计和代码质量，先把功能完成，先把基本的流程走通，哪怕所有的代码都写在一个类中也无所谓。然后，我们再针对这个 MVP 代码（最小原型代码）做优化重构，比如，将代码中比较独立的代码块抽离出来，定义成独立的类或函数。

我们按照先写 MVP 代码的思路，把代码实现出来。它的目录结构如下所示。代码非常简单，只包含 5 个类：

1
2
3
4
5
6
7
8
com.xzg.ratelimiter
  --RateLimiter
com.xzg.ratelimiter.rule
  --ApiLimit
  --RuleConfig
  --RateLimitRule
com.xzg.ratelimiter.alg
  --RateLimitAlg

我们先来看下 RateLimiter 类，代码如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
public class RateLimiter {
    private static final Logger log = LoggerFactory.getLogger(RateLimiter.class);
    // 为每个 api 在内存中存储限流计数器
    private ConcurrentHashMap<String, RateLimitAlg> counters = new ConcurrentHashMap<>();
    private RateLimitRule rule;

    public RateLimiter() {
        // 将限流规则配置文件 ratelimiter-rule.yaml 中的内容读取到 RuleConfig 中
        InputStream in = null;
        RuleConfig ruleConfig = null;
        try {
            in = this.getClass().getResourceAsStream("/ratelimiter-rule.yaml");
            if (in != null) {
                Yaml yaml = new Yaml();
                ruleConfig = yaml.loadAs(in, RuleConfig.class);
            }
        }
        finally {
            if (in != null) {
                try {
                    in.close();
                }
                catch (IOException e) {
                    log.error("close file error:{}", e);
                }
            }
        }
        // 将限流规则构建成支持快速查找的数据结构 RateLimitRule
        this.rule = new RateLimitRule(ruleConfig);
    }

    public boolean limit(String appId, String url) throws InternalErrorException {
        ApiLimit apiLimit = rule.getLimit(appId, url);
        if (apiLimit == null) {
            return true;
        }

        // 获取 api 对应在内存中的限流计数器（rateLimitCounter）
        String counterKey = appId + ":" + apiLimit.getApi();
        RateLimitAlg rateLimitCounter = counters.get(counterKey);
        if (rateLimitCounter == null) {
            RateLimitAlg newRateLimitCounter = new RateLimitAlg(apiLimit.getLimit());
            rateLimitCounter = counters.putIfAbsent(counterKey, newRateLimitCounter);
            if (rateLimitCounter == null) {
                rateLimitCounter = newRateLimitCounter;
            }
        }
        // 判断是否限流
        return rateLimitCounter.tryAcquire();
    }
}

RateLimiter 类用来串联整个限流流程。它先读取限流规则配置文件，映射为内存中的 Java 对象（RuleConfig），然后再将这个中间结构构建成一个支持快速查询的数据结构（RateLimitRule）。除此之外，这个类还提供供用户直接使用的最顶层接口（limit 接口）。

我们再来看下 RuleConfig 和 ApiLimit 两个类，代码如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
public class RuleConfig {
    private List<AppRuleConfig> configs;

    public List<AppRuleConfig> getConfigs() {
        return configs;
    }

    public void setConfigs(List<AppRuleConfig> configs) {
        this.configs = configs;
    }

    public static class AppRuleConfig {
        private String appId;
        private List<ApiLimit> limits;

        public AppRuleConfig() {}

        public AppRuleConfig(String appId, List<ApiLimit> limits) {
            this.appId = appId;
            this.limits = limits;
        }
        //...省略 getter、setter 方法...
    }
}

public class ApiLimit {
    private static final int DEFAULT_TIME_UNIT = 1; // 1 second
    private String api;
    private int limit;
    private int unit = DEFAULT_TIME_UNIT;

    public ApiLimit() {}

    public ApiLimit(String api, int limit) {
        this(api, limit, DEFAULT_TIME_UNIT);
    }

    public ApiLimit(String api, int limit, int unit) {
        this.api = api;
        this.limit = limit;
        this.unit = unit;
    }
    //...省略 getter、setter 方法...
}

从代码中，我们可以看出来，RuleConfig 类嵌套了另外两个类 AppRuleConfig 和 ApiLimit。这三个类跟配置文件的三层嵌套结构完全对应：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
configs:          <!--RuleConfig-->
- appId: app-1    <!--AppRuleConfig-->
  limits:
  - api: /v1/user <!--ApiLimit-->
    limit: 100
    unit：60
  - api: /v1/order
    limit: 50
- appId: app-2
  limits:
  - api: /v1/user
    limit: 50
  - api: /v1/order
    limit: 50

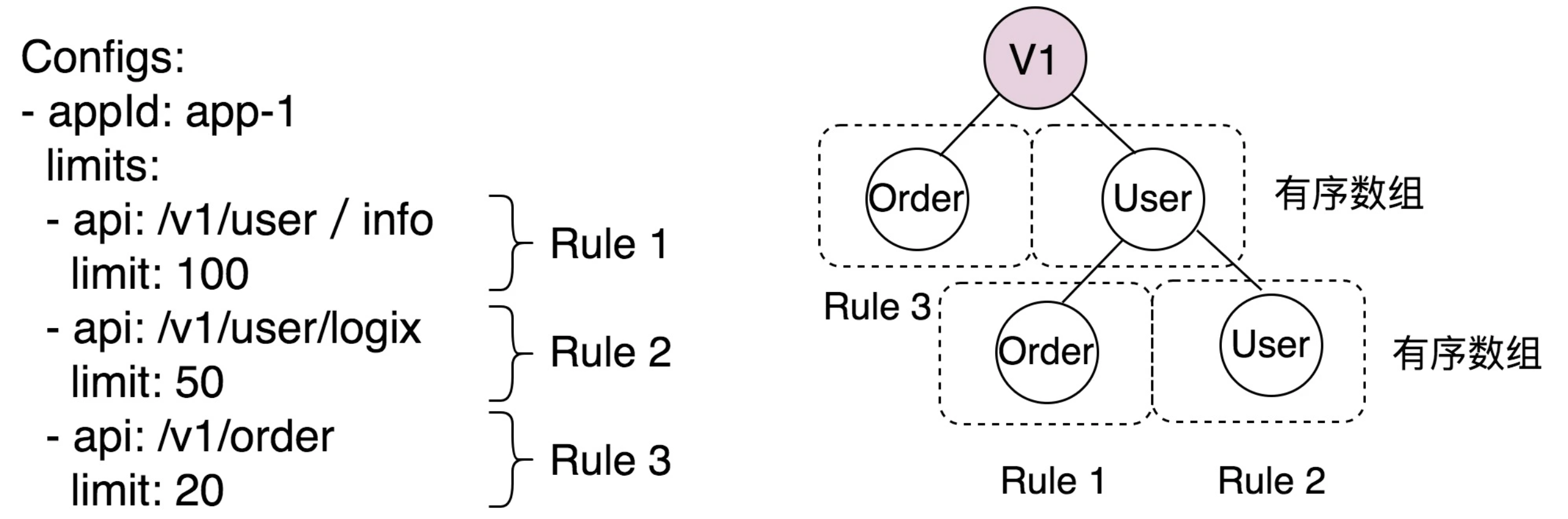

你可能会好奇，有了 RuleConfig 来存储限流规则，为什么还要 RateLimitRule 类呢？这是因为，限流过程中会频繁地查询接口对应的限流规则，为了尽可能地提高查询速度，我们需要将限流规则组织成一种支持按照 URL 快速查询的数据结构。考虑到 URL 的重复度比较高，且需要按照前缀来匹配，我们这里选择使用 Trie 树这种数据结构：

最后，我们看下 RateLimitAlg 这个类。这个类是限流算法实现类，它实现了最简单的固定时间窗口限流算法。每个接口都要在内存中对应一个 RateLimitAlg 对象，记录在当前时间窗口内已经被访问的次数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
public class RateLimitAlg {
    /* timeout for {@code Lock.tryLock() }. */
    private static final long TRY_LOCK_TIMEOUT = 200L; // 200ms
    private Stopwatch stopwatch;
    private AtomicInteger currentCount = new AtomicInteger(0);
    private final int limit;
    private Lock lock = new ReentrantLock();

    public RateLimitAlg(int limit) {
        this(limit, Stopwatch.createStarted());
    }

    @VisibleForTesting
    protected RateLimitAlg(int limit, Stopwatch stopwatch) {
        this.limit = limit;
        this.stopwatch = stopwatch;
    }

    public boolean tryAcquire() throws InternalErrorException {
        int updatedCount = currentCount.incrementAndGet();
        if (updatedCount <= limit) {
            return true;
        }

        try {
            if (lock.tryLock(TRY_LOCK_TIMEOUT, TimeUnit.MILLISECONDS)) {
                try {
                    if (stopwatch.elapsed(TimeUnit.MILLISECONDS) > TimeUnit.SECONDS.toMillis(1)) {
                        currentCount.set(0);
                        stopwatch.reset();
                    }
                    updatedCount = currentCount.incrementAndGet();
                    return updatedCount <= limit;
                }
                finally {
                    lock.unlock();
                }
            }
            else {
                throw new InternalErrorException("tryAcquire() wait lock too long:" + TRY_LOCK_TIMEOUT + "ms");
            }
        }
        catch (InterruptedException e) {
            throw new InternalErrorException("tryAcquire() is interrupted by lock-time-out.", e);
        }
    }
}

Review 最小原型代码

结合 SOLID、DRY、KISS、LOD、基于接口而非实现编程、高内聚松耦合等经典的设计思想和原则，以及编码规范，我们从代码质量评判标准的角度重点剖析一下，这段代码在可读性、扩展性等方面的表现。

可读性

影响代码可读性的因素有很多。我们重点关注目录设计是否合理、模块划分是否清晰、代码结构是否高内聚低耦合，以及是否符合统一的编码规范这几点。因为涉及的代码不多，目录结构前面也给出了，总体来说比较简单，所以目录设计、包的划分没有问题。

RuleConfig、ApiLimit、RateLimitRule 属于“限流规则”模块，负责限流规则的构建和查询；RateLimitAlg 属于“限流算法”模块，提供了基于内存的单机固定时间窗口限流算法；RateLimiter 类属于“集成使用”模块，作为最顶层类，组装其他类，提供执行入口；不过，RateLimiter 类作为执行入口，我们希望它只负责组装工作，而不应该包含具体的业务逻辑，所以，RateLimiter 类中，从配置文件中读取限流规则这块逻辑，应该拆分出来设计成独立的类。

如果我们把类与类之间的依赖关系图画出来，你会发现，它们之间的依赖关系很简单，每个类的职责也比较单一，所以类的设计满足单一职责原则、LOD 迪米特法则、高内聚松耦合的要求。从编码规范上来讲，没有超级大的类、函数、代码块。类、函数、变量的命名基本能达意，也符合最小惊奇原则。虽然，有些命名不能一眼就看出是干啥的，有些命名采用了缩写，比如 RateLimitAlg，但是我们起码能猜个八九不离十，结合注释很容易理解和记忆。

扩展性

实际上，这段代码最大的问题就是它的扩展性，也是我们最关注的，毕竟后续还有更多版本的迭代开发。编写可扩展代码，关键是要建立扩展意识。这就像下象棋，我们要多往前想几步，为以后做准备。在写代码的时候，我们要时刻思考，这段代码如果要扩展新的功能，那是否可以在尽量少改动代码的情况下完成，还是需要要大动干戈，推倒重写。

具体到 MVP 代码，不易扩展的最大原因是，没有遵循基于接口而非实现的编程思想，没有接口抽象意识。比如，RateLimitAlg 类只是实现了固定时间窗口限流算法，也没有提炼出更加抽象的算法接口，如果我们要替换其他限流算法，就要改动比较多的代码。其他类的设计也有同样的问题，比如 RateLimitRule。

除此之外，在 RateLimiter 类中，配置文件的名称、路径，是硬编码在代码中的。尽管我们说约定优于配置，但也要兼顾灵活性，能够让用户在需要的时候，自定义配置文件名称、路径。而且，配置文件的格式只支持 YAML，之后扩展其他格式，需要对这部分代码做很大的改动。

重构最小原型代码

主要的修改点有两个，一个是将 RateLimiter 中的规则配置文件的读取解析逻辑拆出来，设计成独立的类；另一个是参照基于接口而非实现编程思想，对于 RateLimitRule、RateLimitAlg 类提炼抽象接口。按照这个修改思路，我们对代码进行重构。重构之后的目录结构如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
// 重构前：
com.xzg.ratelimiter
  --RateLimiter
com.xzg.ratelimiter.rule
  --ApiLimit
  --RuleConfig
  --RateLimitRule
com.xzg.ratelimiter.alg
  --RateLimitAlg

// 重构后：
com.xzg.ratelimiter
  --RateLimiter(有所修改)
com.xzg.ratelimiter.rule
  --ApiLimit(不变)
  --RuleConfig(不变)
  --RateLimitRule(抽象接口)
  --TrieRateLimitRule(实现类，就是重构前的 RateLimitRule）
com.xzg.ratelimiter.rule.parser
  --RuleConfigParser(抽象接口)
  --YamlRuleConfigParser(YAML 格式配置文件解析类)
  --JsonRuleConfigParser(JSON 格式配置文件解析类)
com.xzg.ratelimiter.rule.datasource
  --RuleConfigSource(抽象接口)
  --FileRuleConfigSource(基于本地文件的配置类)
com.xzg.ratelimiter.alg
  --RateLimitAlg(抽象接口)
  --FixedTimeWinRateLimitAlg(实现类，就是重构前的 RateLimitAlg)

其中，RateLimiter 类重构之后的代码如下所示。代码的改动集中在构造函数中，通过调用 RuleConfigSource 来实现了限流规则配置文件的加载：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
public class RateLimiter {
    private static final Logger log = LoggerFactory.getLogger(RateLimiter.class);
    // 为每个 api 在内存中存储限流计数器
    private ConcurrentHashMap<String, RateLimitAlg> counters = new ConcurrentHashMap<>();
    private RateLimitRule rule;

    public RateLimiter() {
        // 改动主要在这里：调用 RuleConfigSource 类来实现配置加载
        RuleConfigSource configSource = new FileRuleConfigSource();
        RuleConfig ruleConfig = configSource.load();
        this.rule = new TrieRateLimitRule(ruleConfig);
    }

    public boolean limit(String appId, String url) throws InternalErrorException, InvalidUrlException {
        //...代码不变...
    }
}

我们再来看下，从 RateLimiter 中拆分出来的限流规则加载的逻辑，现在是如何设计的。其中，各个 Parser 和 RuleConfigSource 类的设计有点类似策略模式，如果要添加新的格式的解析，只需要实现对应的 Parser 类，并且添加到 FileRuleConfig 类的 PARSER_MAP 中就可以了：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
com.xzg.ratelimiter.rule.parser
  --RuleConfigParser(抽象接口)
  --YamlRuleConfigParser(YAML 格式配置文件解析类)
  --JsonRuleConfigParser(JSON 格式配置文件解析类)
com.xzg.ratelimiter.rule.datasource
  --RuleConfigSource(抽象接口)
  --FileRuleConfigSource(基于本地文件的配置类)

public interface RuleConfigParser {
    RuleConfig parse(String configText);
    RuleConfig parse(InputStream in);
}

public interface RuleConfigSource {
    RuleConfig load();
}

public class FileRuleConfigSource implements RuleConfigSource {
    private static final Logger log = LoggerFactory.getLogger(FileRuleConfigSource.class);

    public static final String API_LIMIT_CONFIG_NAME = "ratelimiter-rule";
    public static final String YAML_EXTENSION = "yaml";
    public static final String YML_EXTENSION = "yml";
    public static final String JSON_EXTENSION = "json";

    private static final String[] SUPPORT_EXTENSIONS = new String[] {YAML_EXTENSION, YML_EXTENSION, JSON_EXTENSION};
    private static final Map<String, RuleConfigParser> PARSER_MAP = new HashMap<>();

    static {
        PARSER_MAP.put(YAML_EXTENSION, new YamlRuleConfigParser());
        PARSER_MAP.put(YML_EXTENSION, new YamlRuleConfigParser());
        PARSER_MAP.put(JSON_EXTENSION, new JsonRuleConfigParser());
    }

    @Override
    public RuleConfig load() {
        for (String extension : SUPPORT_EXTENSIONS) {
            InputStream in = null;
            try {
                in = this.getClass().getResourceAsStream("/" + getFileNameByExt(extension));
                if (in != null) {
                    RuleConfigParser parser = PARSER_MAP.get(extension);
                    return parser.parse(in);
                }
            }
            finally {
                if (in != null) {
                    try {
                        in.close();
                    }
                    catch (IOException e) {
                        log.error("close file error:{}", e);
                    }
                }
            }
        }
        return null;
    }

    private String getFileNameByExt(String extension) {
        return API_LIMIT_CONFIG_NAME + "." + extension;
    }
}
