什么是有限状态机？

有限状态机，英文翻译是 Finite State Machine，缩写为 FSM，简称为状态机。状态机有 3 个组成部分：状态（State）、事件（Event）、动作（Action）。其中，事件也称为转移条件（Transition Condition），事件触发状态的转移及动作的执行。不过，动作不是必须的，也可能只转移状态，不执行任何动作。

在超级马里奥中，马里奥可以变身为多种形态，比如小马里奥（Small Mario）、超级马里奥（Super Mario）、火焰马里奥（Fire Mario）、斗篷马里奥（Cape Mario）等等。在不同的游戏情节下，各个形态会互相转化，并相应的增减积分。比如，初始形态是小马里奥，吃了蘑菇之后就会变成超级马里奥，并且增加 100 积分。

实际上，马里奥形态的转变就是一个状态机。其中，马里奥的不同形态就是状态机中的“状态”，游戏情节（比如吃了蘑菇）就是状态机中的“事件”，加减积分就是状态机中的“动作”。比如，吃蘑菇这个事件，会触发状态的转移：从小马里奥转移到超级马里奥，以及触发动作的执行（增加 100 积分）。为了方便接下来的讲解，我对游戏背景做了简化，只保留了部分状态和事件：

我写了一个骨架代码，如下所示。其中，obtainMushRoom()、obtainCape()、obtainFireFlower()、meetMonster() 这几个函数，能够根据当前的状态和事件，更新状态和增减积分：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
public enum State
{
    SMALL(0),
    SUPER(1),
    FIRE(2),
    CAPE(3);

    private int value;

    private State(int value)
    {
        this.value = value;
    }

    public int getValue()
    {
        return this.value;
    }
}

public class MarioStateMachine
{
    private int score;
    private State currentState;

    public MarioStateMachine()
    {
        this.score = 0;
        this.currentState = State.SMALL;
    }

    public void obtainMushRoom()
    {
        // TODO
    }

    public void obtainCape()
    {
        // TODO
    }

    public void obtainFireFlower()
    {
        // TODO
    }

    public void meetMonster()
    {
        // TODO
    }

    public int getScore()
    {
        return this.score;
    }

    public State getCurrentState()
    {
        return this.currentState;
    }
}

public class ApplicationDemo
{
    public static void main(String[] args)
    {
        MarioStateMachine mario = new MarioStateMachine();
        mario.obtainMushRoom();
        int score = mario.getScore();
        State state = mario.getCurrentState();
        System.out.println("mario score: " + score + "; state: " + state);
    }
}

状态机实现方式一：分支逻辑法

对于如何实现状态机，我总结了三种方式。其中，最简单直接的实现方式是，参照状态转移图，将每一个状态转移，原模原样地直译成代码。这样编写的代码会包含大量的 if-else 或 switch-case 分支判断逻辑，甚至是嵌套的分支判断逻辑，所以，我把这种方法暂且命名为分支逻辑法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
public class MarioStateMachine
{
    private int score;
    private State currentState;

    public MarioStateMachine()
    {
        this.score = 0;
        this.currentState = State.SMALL;
    }

    public void obtainMushRoom()
    {
        if (currentState.equals(State.SMALL))
        {
            this.currentState = State.SUPER;
            this.score += 100;
        }
    }

    public void obtainCape()
    {
        if (currentState.equals(State.SMALL) || currentState.equals(State.SUPER))
        {
            this.currentState = State.CAPE;
            this.score += 200;
        }
    }

    public void obtainFireFlower()
    {
        if (currentState.equals(State.SMALL) || currentState.equals(State.SUPER))
        {
            this.currentState = State.FIRE;
            this.score += 300;
        }
    }

    public void meetMonster()
    {
        if (currentState.equals(State.SUPER))
        {
            this.currentState = State.SMALL;
            this.score -= 100;
            return;
        }

        if (currentState.equals(State.CAPE))
        {
            this.currentState = State.SMALL;
            this.score -= 200;
            return;
        }

        if (currentState.equals(State.FIRE))
        {
            this.currentState = State.SMALL;
            this.score -= 300;
            return;
        }
    }

    public int getScore()
    {
        return this.score;
    }

    public State getCurrentState()
    {
        return this.currentState;
    }
}

对于简单的状态机来说，分支逻辑这种实现方式是可以接受的。但是，对于复杂的状态机来说，这种实现方式极易漏写或者错写某个状态转移。除此之外，代码中充斥着大量的 if-else 或者 switch-case 分支判断逻辑，可读性和可维护性都很差。如果哪天修改了状态机中的某个状态转移，我们要在冗长的分支逻辑中找到对应的代码进行修改，很容易改错，引入 bug。

状态机实现方式二：查表法

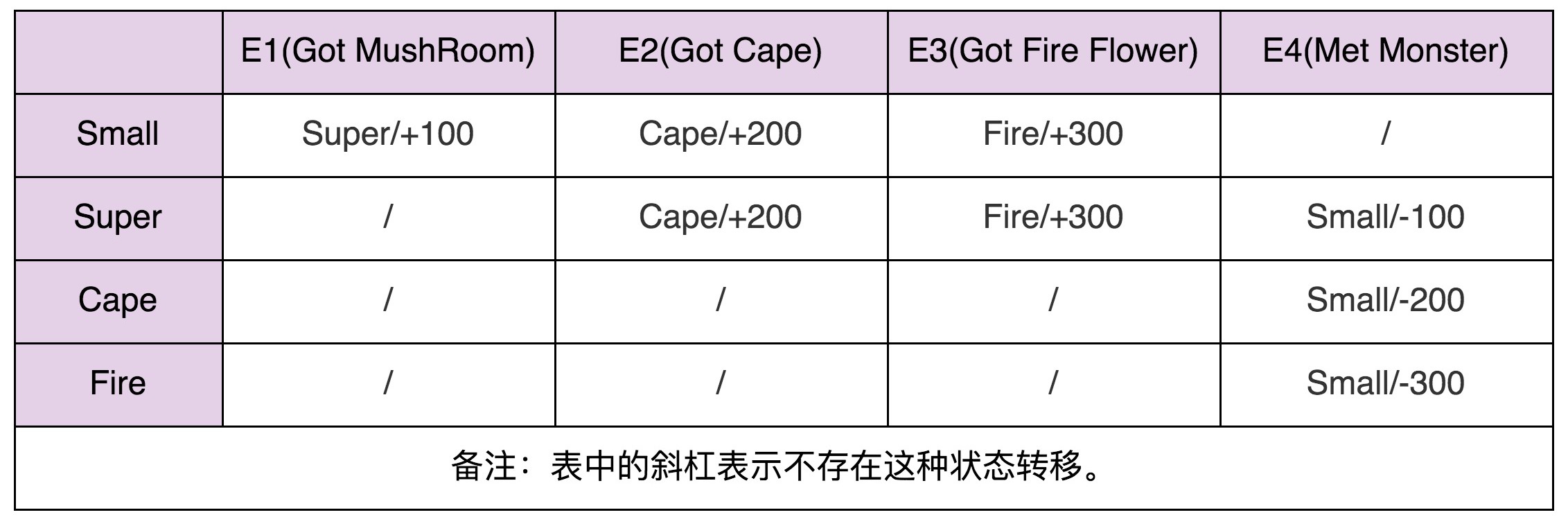

实际上，上面这种实现方法有点类似 hard code，对于复杂的状态机来说不适用，而状态机的第二种实现方式查表法，就更加合适了。除了用状态转移图来表示之外，状态机还可以用二维表来表示。在这个二维表中，第一维表示当前状态，第二维表示事件，值表示当前状态经过事件之后，转移到的新状态及其执行的动作，如下所示：

相对于分支逻辑的实现方式，查表法的代码实现更加清晰，可读性和可维护性更好。当修改状态机时，我们只需要修改 transitionTable 和 actionTable 两个二维数组即可。实际上，如果我们把这两个二维数组存储在配置文件中，当需要修改状态机时，我们甚至可以不修改任何代码，只需要修改配置文件就可以了：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
public enum Event
{
    GOT_MUSHROOM(0),
    GOT_CAPE(1),
    GOT_FIRE(2),
    MET_MONSTER(3);

    private int value;

    private Event(int value)
    {
        this.value = value;
    }

    public int getValue()
    {
        return this.value;
    }
}

public class MarioStateMachine
{
    private int score;
    private State currentState;

    private static final State[][] transitionTable =
    {
        {SUPER, CAPE, FIRE, SMALL},
        {SUPER, CAPE, FIRE, SMALL},
        {CAPE, CAPE, CAPE, SMALL},
        {FIRE, FIRE, FIRE, SMALL}
    };

    private static final int[][] actionTable =
    {
        {+100, +200, +300, +0},
        {+0, +200, +300, -100},
        {+0, +0, +0, -200},
        {+0, +0, +0, -300}
    };

    public MarioStateMachine()
    {
        this.score = 0;
        this.currentState = State.SMALL;
    }

    public void obtainMushRoom()
    {
        executeEvent(Event.GOT_MUSHROOM);
    }

    public void obtainCape()
    {
        executeEvent(Event.GOT_CAPE);
    }

    public void obtainFireFlower()
    {
        executeEvent(Event.GOT_FIRE);
    }

    public void meetMonster()
    {
        executeEvent(Event.MET_MONSTER);
    }

    private void executeEvent(Event event)
    {
        int stateValue = currentState.getValue();
        int eventValue = event.getValue();
        this.currentState = transitionTable[stateValue][eventValue];
        this.score += actionTable[stateValue][eventValue];
    }

    public int getScore()
    {
        return this.score;
    }

    public State getCurrentState()
    {
        return this.currentState;
    }
}

状态机实现方式三：状态模式

在查表法的代码实现中，事件触发的动作只是简单的积分加减，所以，我们用一个 int 类型的二维数组 actionTable 就能表示，二维数组中的值表示积分的加减值。但是，如果要执行的动作并非这么简单，而是一系列复杂的逻辑操作（比如加减积分、写数据库，还有可能发送消息通知等等），我们就没法用如此简单的二维数组来表示了。这也就是说，查表法的实现方式有一定局限性。

状态模式通过将事件触发的状态转移和动作执行，拆分到不同的状态类中，来避免分支判断逻辑。利用状态模式，我们来补全 MarioStateMachine 类。其中，IMario 是状态的接口，定义了所有的事件。SmallMario、SuperMario、CapeMario、FireMario 是 IMario 接口的实现类，分别对应状态机中的 4 个状态。原来所有的状态转移和动作执行的代码逻辑，都集中在 MarioStateMachine 类中，现在，这些代码逻辑被分散到了这 4 个状态类中。补全后的代码如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
public interface IMario
{
    // 所有状态类的接口
    State getName();
    // 以下是定义的事件
    void obtainMushRoom();
    void obtainCape();
    void obtainFireFlower();
    void meetMonster();
}

public class SmallMario implements IMario
{
    private MarioStateMachine stateMachine;

    public SmallMario(MarioStateMachine stateMachine)
    {
        this.stateMachine = stateMachine;
    }

    @Override
    public State getName()
    {
        return State.SMALL;
    }

    @Override
    public void obtainMushRoom()
    {
        stateMachine.setCurrentState(new SuperMario(stateMachine));
        stateMachine.setScore(stateMachine.getScore() + 100);
    }

    @Override
    public void obtainCape()
    {
        stateMachine.setCurrentState(new CapeMario(stateMachine));
        stateMachine.setScore(stateMachine.getScore() + 200);
    }

    @Override
    public void obtainFireFlower()
    {
        stateMachine.setCurrentState(new FireMario(stateMachine));
        stateMachine.setScore(stateMachine.getScore() + 300);
    }

    @Override
    public void meetMonster()
    {
        // do nothing...
    }
}

public class SuperMario implements IMario
{
    private MarioStateMachine stateMachine;

    public SuperMario(MarioStateMachine stateMachine)
    {
        this.stateMachine = stateMachine;
    }

    @Override
    public State getName()
    {
        return State.SUPER;
    }

    @Override
    public void obtainMushRoom()
    {
        // do nothing...
    }

    @Override
    public void obtainCape()
    {
        stateMachine.setCurrentState(new CapeMario(stateMachine));
        stateMachine.setScore(stateMachine.getScore() + 200);
    }

    @Override
    public void obtainFireFlower()
    {
        stateMachine.setCurrentState(new FireMario(stateMachine));
        stateMachine.setScore(stateMachine.getScore() + 300);
    }

    @Override
    public void meetMonster()
    {
        stateMachine.setCurrentState(new SmallMario(stateMachine));
        stateMachine.setScore(stateMachine.getScore() - 100);
    }
}

// 省略 CapeMario、FireMario 类...

public class MarioStateMachine
{
    private int score;
    private IMario currentState; // 不再使用枚举来表示状态

    public MarioStateMachine()
    {
        this.score = 0;
        this.currentState = new SmallMario(this);
    }

    public void obtainMushRoom()
    {
        this.currentState.obtainMushRoom();
    }

    public void obtainCape()
    {
        this.currentState.obtainCape();
    }

    public void obtainFireFlower()
    {
        this.currentState.obtainFireFlower();
    }

    public void meetMonster()
    {
        this.currentState.meetMonster();
    }

    public int getScore()
    {
        return this.score;
    }

    public State getCurrentState()
    {
        return this.currentState.getName();
    }

    public void setScore(int score)
    {
        this.score = score;
    }

    public void setCurrentState(IMario currentState)
    {
        this.currentState = currentState;
    }
}

上面的代码实现不难看懂，我只强调其中的一点，即 MarioStateMachine 和各个状态类之间是双向依赖关系。MarioStateMachine 依赖各个状态类是理所当然的，但是，反过来，各个状态类为什么要依赖 MarioStateMachine 呢？这是因为，各个状态类需要更新 MarioStateMachine 中的两个变量，score 和 currentState。

实际上，上面的代码还可以继续优化，我们可以将状态类设计成单例，毕竟状态类中不包含任何成员变量。在这里，我们可以通过函数参数将 MarioStateMachine 传递进状态类。根据这个设计思路，我们对上面的代码进行重构：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
public interface IMario
{
    State getName();
    void obtainMushRoom(MarioStateMachine stateMachine);
    void obtainCape(MarioStateMachine stateMachine);
    void obtainFireFlower(MarioStateMachine stateMachine);
    void meetMonster(MarioStateMachine stateMachine);
}

public class SmallMario implements IMario
{
    private static final SmallMario instance = new SmallMario();
    private SmallMario() {}
    public static SmallMario getInstance()
    {
        return instance;
    }

    @Override
    public State getName()
    {
        return State.SMALL;
    }

    @Override
    public void obtainMushRoom(MarioStateMachine stateMachine)
    {
        stateMachine.setCurrentState(SuperMario.getInstance());
        stateMachine.setScore(stateMachine.getScore() + 100);
    }

    @Override
    public void obtainCape(MarioStateMachine stateMachine)
    {
        stateMachine.setCurrentState(CapeMario.getInstance());
        stateMachine.setScore(stateMachine.getScore() + 200);
    }

    @Override
    public void obtainFireFlower(MarioStateMachine stateMachine)
    {
        stateMachine.setCurrentState(FireMario.getInstance());
        stateMachine.setScore(stateMachine.getScore() + 300);
    }

    @Override
    public void meetMonster(MarioStateMachine stateMachine)
    {
        // do nothing...
    }
}

// 省略 SuperMario、CapeMario、FireMario 类...

public class MarioStateMachine
{
    private int score;
    private IMario currentState;

    public MarioStateMachine()
    {
        this.score = 0;
        this.currentState = SmallMario.getInstance();
    }

    public void obtainMushRoom()
    {
        this.currentState.obtainMushRoom(this);
    }

    public void obtainCape()
    {
        this.currentState.obtainCape(this);
    }

    public void obtainFireFlower()
    {
        this.currentState.obtainFireFlower(this);
    }

    public void meetMonster()
    {
        this.currentState.meetMonster(this);
    }

    public int getScore()
    {
        return this.score;
    }

    public State getCurrentState()
    {
        return this.currentState.getName();
    }

    public void setScore(int score)
    {
        this.score = score;
    }

    public void setCurrentState(IMario currentState)
    {
        this.currentState = currentState;
    }
}

实际上，像游戏这种比较复杂的状态机，包含的状态比较多，我优先推荐使用查表法，而状态模式会引入非常多的状态类，会导致代码比较难维护。相反，像电商下单、外卖下单这种类型的状态机，它们的状态并不多，状态转移也比较简单，但事件触发执行的动作包含的业务逻辑可能会比较复杂，所以，更加推荐使用状态模式来实现。
