Composite Design Pattern

Posted on

组合模式的原理与实现

组合模式（Composite Design Pattern）是这样定义的：

Compose objects into tree structure to represent part-whole hierarchies. Composite lets client treat individual objects and compositions of objects uniformly.

翻译成中文就是：将一组对象组织（Compose）成树形结构，以表示一种“部分-整体”的层次结构。组合让客户端可以统一单个对象和组合对象的处理逻辑。

假设我们有这样一个需求：设计一个类来表示文件系统中的目录，能方便地实现下面这些功能：

  • 动态地添加、删除某个目录下的子目录或文件；
  • 统计指定目录下的文件个数；
  • 统计指定目录下的文件总大小；

我们把文件和目录统一用 FileSystemNode 类来表示，并且通过 isFile 属性来区分。我这里给出了这个类的骨架代码，如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
public class FileSystemNode
{
    private String path;
    private boolean isFile;
    private List<FileSystemNode> subNodes = new ArrayList<>();

    public FileSystemNode(String path, boolean isFile)
    {
        this.path = path;
        this.isFile = isFile;
    }

    public int countNumOfFiles()
    {
        // TODO:...
    }

    public long countSizeOfFiles()
    {
        // TODO:...
    }

    public String getPath()
    {
        return path;
    }

    public void addSubNode(FileSystemNode fileOrDir)
    {
        subNodes.add(fileOrDir);
    }

    public void removeSubNode(FileSystemNode fileOrDir)
    {
        int size = subNodes.size();
        int i = 0;
        for (; i < size; ++i)
        {
            if (subNodes.get(i).getPath().equalsIgnoreCase(fileOrDir.getPath()))
            {
                break;
            }
        }
        if (i < size)
        {
            subNodes.remove(i);
        }
    }
}

对于文件，我们直接返回文件的个数（返回 1）或大小。对于目录，我们遍历目录中每个子目录或者文件，递归计算它们的个数或大小，然后求和，就是这个目录下的文件个数和文件大小：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
public int countNumOfFiles()
{
    if (isFile)
    {
        return 1;
    }
    int numOfFiles = 0;
    for (FileSystemNode fileOrDir : subNodes)
    {
        numOfFiles += fileOrDir.countNumOfFiles();
    }
    return numOfFiles;
}

public long countSizeOfFiles()
{
    if (isFile)
    {
        File file = new File(path);
        if (!file.exists())
        {
            return 0;
        }
        return file.length();
    }
    long sizeofFiles = 0;
    for (FileSystemNode fileOrDir : subNodes)
    {
        sizeofFiles += fileOrDir.countSizeOfFiles();
    }
    return sizeofFiles;
}

单纯从功能实现角度来说，上面的代码没有问题，已经实现了我们想要的功能。但是，如果我们开发的是一个大型系统，从扩展性（文件或目录可能会对应不同的操作）、业务建模（文件和目录从业务上是两个概念）、代码的可读性（文件和目录区分对待更加符合人们对业务的认知）的角度来说，我们最好对文件和目录进行区分设计，定义为 File 和 Directory 两个类：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
public abstract class FileSystemNode
{
    protected String path;

    public FileSystemNode(String path)
    {
        this.path = path;
    }

    public abstract int countNumOfFiles();
    public abstract long countSizeOfFiles();

    public String getPath()
    {
        return path;
    }
}

public class File extends FileSystemNode
{
    public File(String path)
    {
        super(path);
    }

    @Override
    public int countNumOfFiles()
    {
        return 1;
    }

    @Override
    public long countSizeOfFiles()
    {
        java.io.File file = new java.io.File(path);
        if (!file.exists())
        {
            return 0;
        }
        return file.length();
    }
}

public class Directory extends FileSystemNode
{
    private List<FileSystemNode> subNodes = new ArrayList<>();

    public Directory(String path)
    {
        super(path);
    }

    @Override
    public int countNumOfFiles()
    {
        int numOfFiles = 0;
        for (FileSystemNode fileOrDir : subNodes)
        {
            numOfFiles += fileOrDir.countNumOfFiles();
        }
        return numOfFiles;
    }

    @Override
    public long countSizeOfFiles()
    {
        long sizeofFiles = 0;
        for (FileSystemNode fileOrDir : subNodes)
        {
            sizeofFiles += fileOrDir.countSizeOfFiles();
        }
        return sizeofFiles;
    }

    public void addSubNode(FileSystemNode fileOrDir)
    {
        subNodes.add(fileOrDir);
    }

    public void removeSubNode(FileSystemNode fileOrDir)
    {
        int size = subNodes.size();
        int i = 0;
        for (; i < size; ++i)
        {
            if (subNodes.get(i).getPath().equalsIgnoreCase(fileOrDir.getPath()))
            {
                break;
            }
        }
        if (i < size)
        {
            subNodes.remove(i);
        }
    }
}

文件和目录类都设计好了，我们来看，如何用它们来表示一个文件系统中的目录树结构。具体的代码示例如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
public class Demo
{
    public static void main(String[] args)
    {
        /**
         * /
         * /wz/
         * /wz/a.txt
         * /wz/b.txt
         * /wz/movies/
         * /wz/movies/c.avi
         * /xzg/
         * /xzg/docs/
         * /xzg/docs/d.txt
         */
        Directory fileSystemTree = new Directory("/");
        Directory node_wz = new Directory("/wz/");
        Directory node_xzg = new Directory("/xzg/");
        fileSystemTree.addSubNode(node_wz);
        fileSystemTree.addSubNode(node_xzg);

        File node_wz_a = new File("/wz/a.txt");
        File node_wz_b = new File("/wz/b.txt");
        Directory node_wz_movies = new Directory("/wz/movies/");
        node_wz.addSubNode(node_wz_a);
        node_wz.addSubNode(node_wz_b);
        node_wz.addSubNode(node_wz_movies);

        File node_wz_movies_c = new File("/wz/movies/c.avi");
        node_wz_movies.addSubNode(node_wz_movies_c);

        Directory node_xzg_docs = new Directory("/xzg/docs/");
        node_xzg.addSubNode(node_xzg_docs);

        File node_xzg_docs_d = new File("/xzg/docs/d.txt");
        node_xzg_docs.addSubNode(node_xzg_docs_d);

        System.out.println("/ files num:" + fileSystemTree.countNumOfFiles());
        System.out.println("/wz/ files num:" + node_wz.countNumOfFiles());
    }
}

我们对照着这个例子，再重新看一下组合模式的定义：将一组对象（文件和目录）组织成树形结构，以表示一种“部分-整体”的层次结构（目录与子目录的嵌套结构）。组合模式让客户端可以统一单个对象（文件）和组合对象（目录）的处理逻辑（递归遍历）。

实际上，刚才讲的这种组合模式的设计思路，与其说是一种设计模式，倒不如说是对业务场景的一种数据结构和算法的抽象。其中，数据可以表示成树这种数据结构，业务需求可以通过在树上的递归遍历算法来实现。

组合模式的应用场景举例

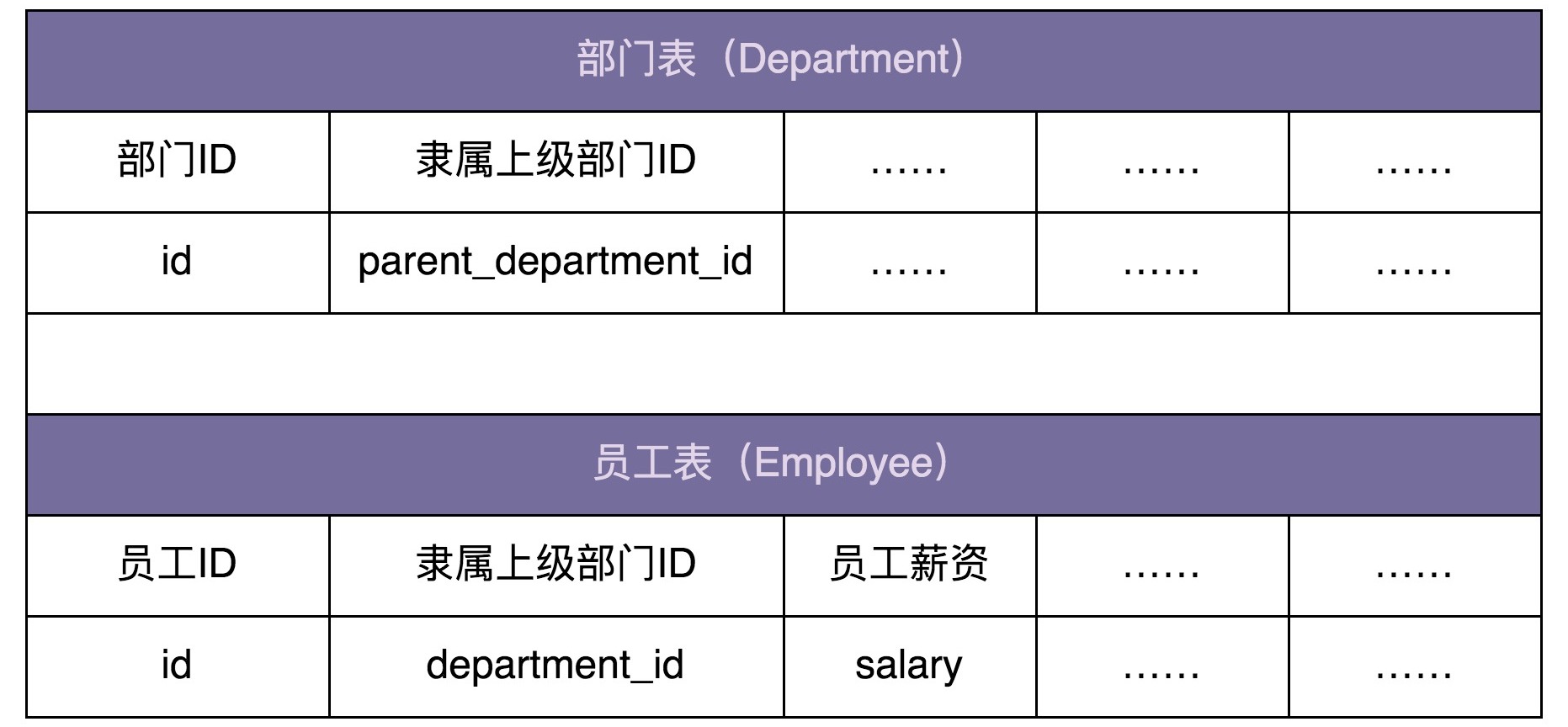

假设我们在开发一个 OA 系统（办公自动化系统）。公司的组织结构包含部门和员工两种数据类型。其中，部门又可以包含子部门和员工。在数据库中的表结构如下所示：

我们希望在内存中构建整个公司的人员架构图（部门、子部门、员工的隶属关系），并且提供接口计算出部门的薪资成本（隶属于这个部门的所有员工的薪资和）。部门包含子部门和员工，这是一种嵌套结构，可以表示成树这种数据结构。计算每个部门的薪资开支这样一个需求，也可以通过在树上的遍历算法来实现。所以，从这个角度来看，这个应用场景可以使用组合模式来设计和实现。

HumanResource 是部门类（Department）和员工类（Employee）抽象出来的父类，为的是能统一薪资的处理逻辑。Demo 中的代码负责从数据库中读取数据并在内存中构建组织架构图：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
public abstract class HumanResource
{
    protected long id;
    protected double salary;

    public HumanResource(long id)
    {
        this.id = id;
    }

    public long getId()
    {
        return id;
    }

    public abstract double calculateSalary();
}

public class Employee extends HumanResource
{
    public Employee(long id, double salary)
    {
        super(id);
        this.salary = salary;
    }

    @Override
    public double calculateSalary()
    {
        return salary;
    }
}

public class Department extends HumanResource
{
    private List<HumanResource> subNodes = new ArrayList<>();

    public Department(long id)
    {
        super(id);
    }

    @Override
    public double calculateSalary()
    {
        double totalSalary = 0;
        for (HumanResource hr : subNodes)
        {
            totalSalary += hr.calculateSalary();
        }
        this.salary = totalSalary;
        return totalSalary;
    }

    public void addSubNode(HumanResource hr)
    {
        subNodes.add(hr);
    }
}

// 构建组织架构的代码
public class Demo
{
    private static final long ORGANIZATION_ROOT_ID = 1001;
    private DepartmentRepo departmentRepo; // 依赖注入
    private EmployeeRepo employeeRepo; // 依赖注入

    public void buildOrganization()
    {
        Department rootDepartment = new Department(ORGANIZATION_ROOT_ID);
        buildOrganization(rootDepartment);
    }

    private void buildOrganization(Department department)
    {
        List<Long> subDepartmentIds = departmentRepo.getSubDepartmentIds(department.getId());
        for (Long subDepartmentId : subDepartmentIds)
        {
            Department subDepartment = new Department(subDepartmentId);
            department.addSubNode(subDepartment);
            buildOrganization(subDepartment);
        }
        List<Long> employeeIds = employeeRepo.getDepartmentEmployeeIds(department.getId());
        for (Long employeeId : employeeIds)
        {
            double salary = employeeRepo.getEmployeeSalary(employeeId);
            department.addSubNode(new Employee(employeeId, salary));
        }
    }
}

我们再拿组合模式的定义跟这个例子对照一下：将一组对象（员工和部门）组织成树形结构，以表示一种”部分-整体”的层次结构（部门与子部门的嵌套结构）。组合模式让客户端可以统一单个对象（员工）和组合对象（部门）的处理逻辑（递归遍历）。
