堆和堆排序

Posted on

如何理解“堆”？

堆是一种特殊的树。我罗列了两点要求，只要满足这两点，它就是一个堆：

  • 堆是一个完全二叉树；
  • 堆中每一个节点的值都必须大于等于（或小于等于）其子树中每个节点的值；

对于每个节点的值都大于等于子树中每个节点值的堆，我们叫做大顶堆。对于每个节点的值都小于等于子树中每个节点值的堆，我们叫做小顶堆：

其中第 1 个和第 2 个是大顶堆，第 3 个是小顶堆，第 4 个不是堆。除此之外，从图中还可以看出来，对于同一组数据，我们可以构建多种不同形态的堆。

如何实现一个堆？

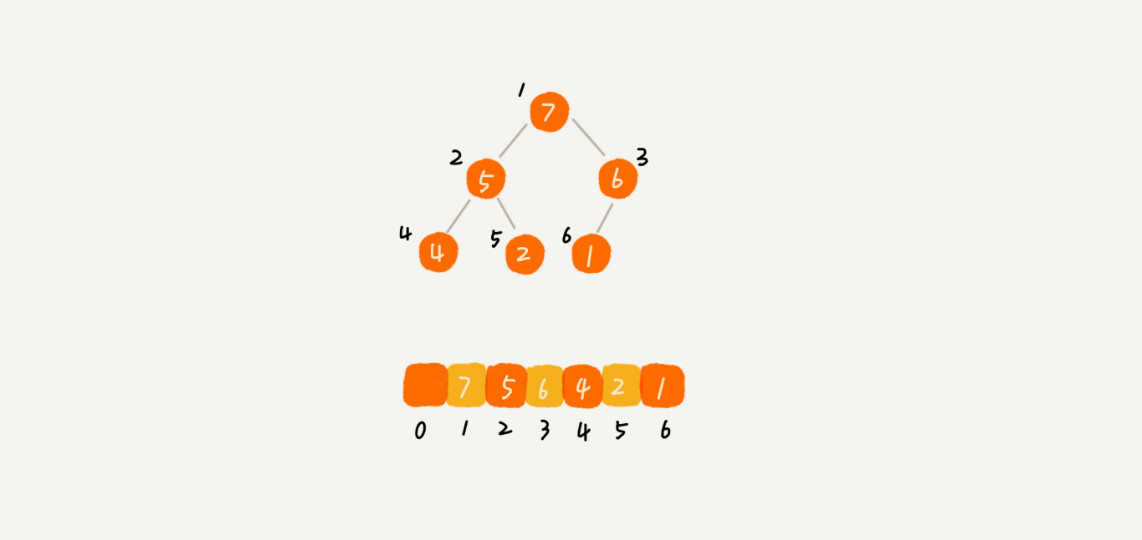

完全二叉树比较适合用数组来存储。用数组来存储完全二叉树是非常节省存储空间的。因为我们不需要存储左右子节点的指针，单纯地通过数组的下标，就可以找到一个节点的左右子节点和父节点。我画了一个用数组存储堆的例子：

从图中我们可以看到，数组中下标为 i 的节点的左子节点，就是下标为 i*2 的节点，右子节点就是下标为 i*2+1 的节点，父节点就是下标为 i/2​ 的节点。

往堆中插入一个元素

往堆中插入一个元素后，我们需要继续满足堆的两个特性。如果我们把新插入的元素放到堆的最后，此时的树便不符合堆的特性了。于是，我们就需要进行调整，让其重新满足堆的特性，这个过程我们起了一个名字，就叫做堆化（Heapify）。堆化非常简单，就是顺着节点所在的路径，向上或者向下，对比，然后交换：

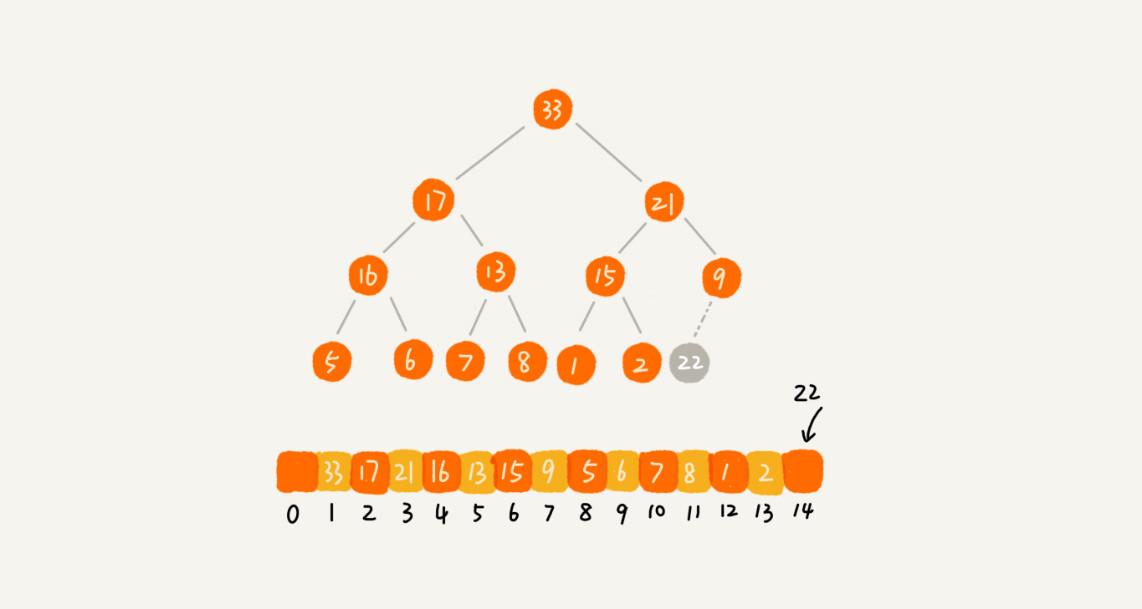

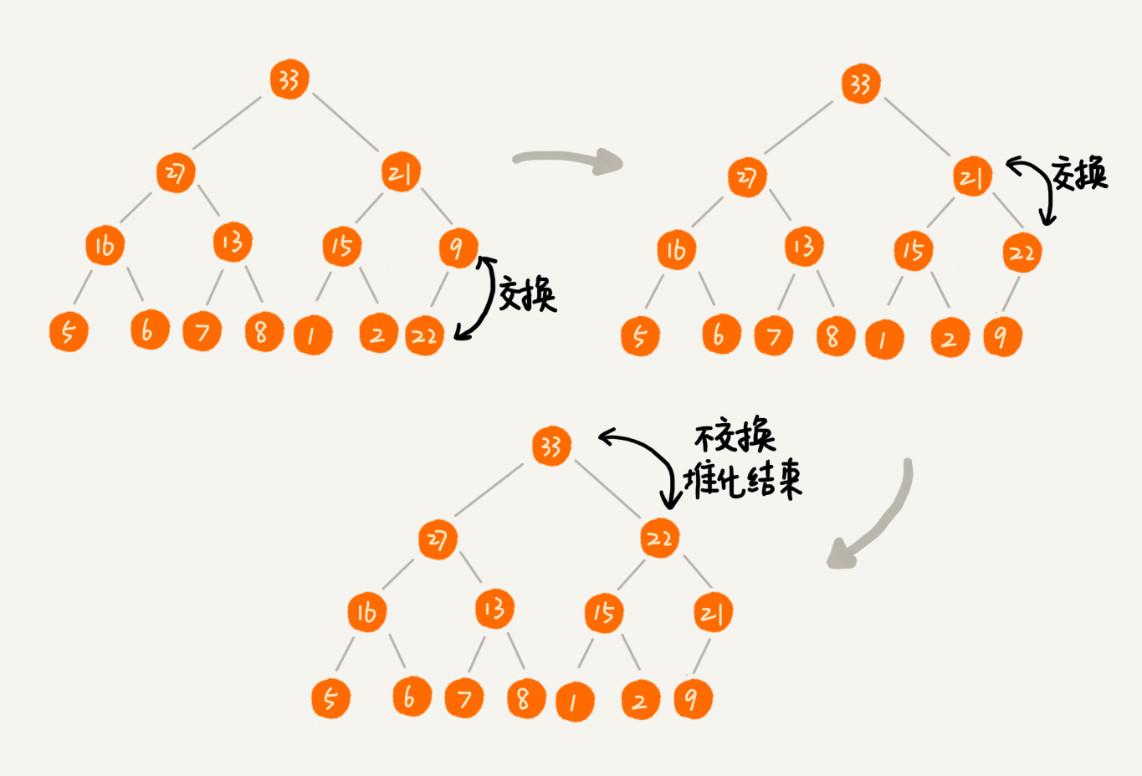

我这里画了一张堆化的过程分解图，我们可以让新插入的节点与父节点对比大小。如果不满足子节点小于等于父节点的大小关系，我们就互换两个节点。一直重复这个过程，直到父子节点之间满足刚说的那种大小关系：

我将上面讲的往堆中插入数据的过程，翻译成了代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
public class Heap {
    private int[] a;   // 数组，从下标 1 开始存储数据
    private int n;     // 堆可以存储的最大数据个数
    private int count; // 堆中已经存储的数据个数

    public Heap(int capacity) {
        a = new int[capacity + 1];
        n = capacity;
        count = 0;
    }

    public void insert(int data) {
        if (count >= n) {
            // 堆满了
            return;
        }
        ++count;
        a[count] = data;
        int i = count;
        while (i/2 > 0 && a[i] > a[i/2]) {
            // 自下往上堆化
            swap(a, i, i/2); // swap() 函数作用：交换下标为 i 和 i/2 的两个元素
            i = i/2;
        }
    }
}

删除堆顶元素

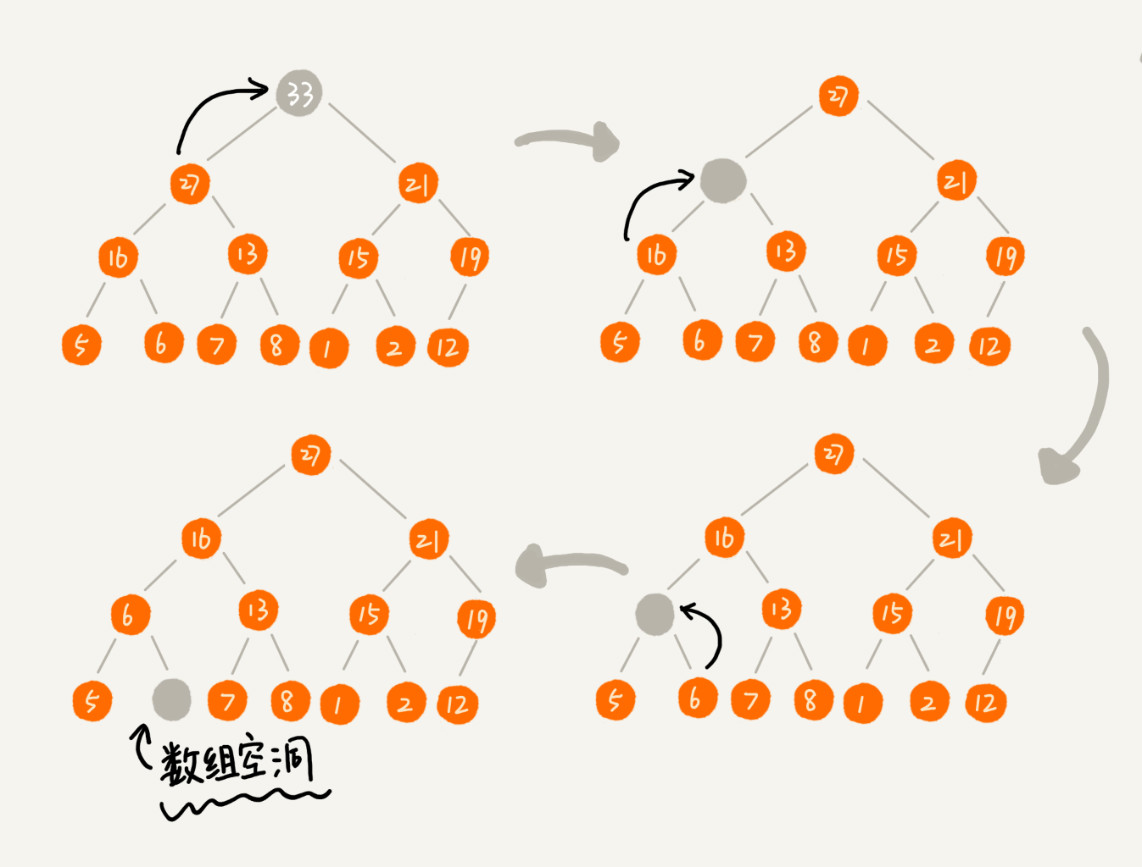

从堆的定义的第二条中，任何节点的值都大于等于（或小于等于）子树节点的值，我们可以发现，堆顶元素存储的就是堆中数据的最大值或者最小值。假设我们构造的是大顶堆，堆顶元素就是最大的元素。当我们删除堆顶元素之后，就需要把第二大的元素放到堆顶，那第二大元素肯定会出现在左右子节点中。然后我们再迭代地删除第二大节点，以此类推，直到叶子节点被删除。不过这种方法有点问题，就是最后堆化出来的堆并不满足完全二叉树的特性：

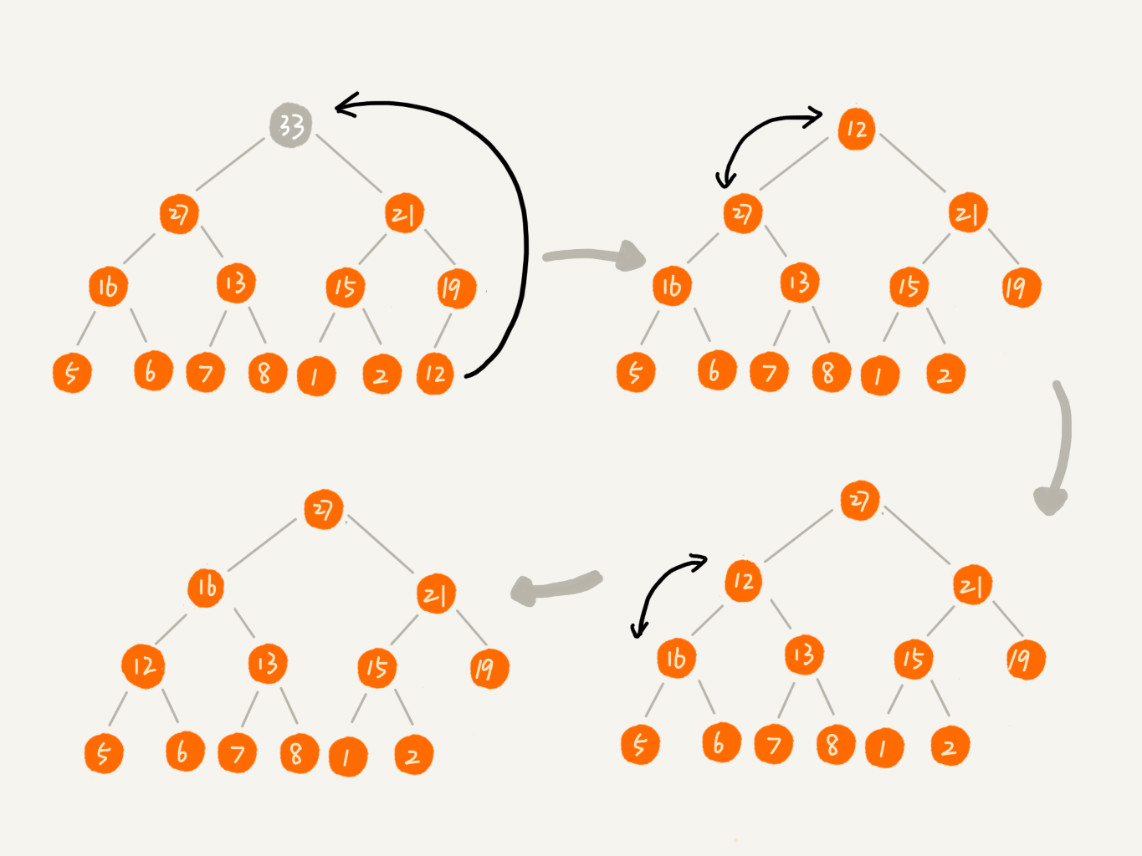

实际上，我们稍微改变一下思路，就可以解决这个问题。你看我画的下面这幅图。我们把最后一个节点放到堆顶，然后利用同样的父子节点对比方法。对于不满足父子节点大小关系的，互换两个节点，并且重复进行这个过程，直到父子节点之间满足大小关系为止。因为我们移除的是数组中的最后一个元素，而在堆化的过程中，都是交换操作，不会出现数组中的“空洞”，所以这种方法堆化之后的结果，肯定满足完全二叉树的特性：

我把上面的删除过程同样也翻译成了代码，贴在这里：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
public void removeMax() {
    if (count == 0) {
        // 堆中没有数据
        return -1;
    }
    a[1] = a[count];
    --count;
    heapify(a, count, 1);
}

private void heapify(int[] a, int n, int i) {
    // 自上往下堆化
    while (true) {
        int maxPos = i;
        if (i*2 <= n && a[i] < a[i*2]) {
            maxPos = i*2;
        }
        if (i*2+1 <= n && a[maxPos] < a[i*2+1]) {
            maxPos = i*2+1;
        }
        if (maxPos == i) {
            break;
        }
        swap(a, i, maxPos);
        i = maxPos;
    }
}

我们知道，一个包含 n 个节点的完全二叉树，树的高度不会超过 log2​n。堆化的过程是顺着节点所在路径比较交换的，所以堆化的时间复杂度跟树的高度成正比，也就是 O(logn)。插入数据和删除堆顶元素的主要逻辑就是堆化，所以，往堆中插入一个元素和删除堆顶元素的时间复杂度都是 O(logn)。

如何基于堆实现排序？

借助于堆这种数据结构实现的排序算法，就叫做堆排序。这种排序方法的时间复杂度非常稳定，是 O(nlogn)，并且它还是原地排序算法。我们可以把堆排序的过程大致分解成两个大的步骤：建堆和排序。

建堆

我们首先将数组原地建成一个堆。建堆的过程，有两种思路：

  1. 尽管数组中包含 n 个数据，但是我们可以假设，起初堆中只包含一个数据，就是下标为 1 的数据。然后，我们调用前面讲的插入操作，将下标从 2 到 n 的数据依次插入到堆中。这样我们就将包含 n 个数据的数组，组织成了堆；
  2. 第一种建堆思路的处理过程是从前往后处理数组数据，并且每个数据插入堆中时，都是从下往上堆化。而第二种实现思路，是从后往前处理数组，并且每个数据都是从上往下堆化；

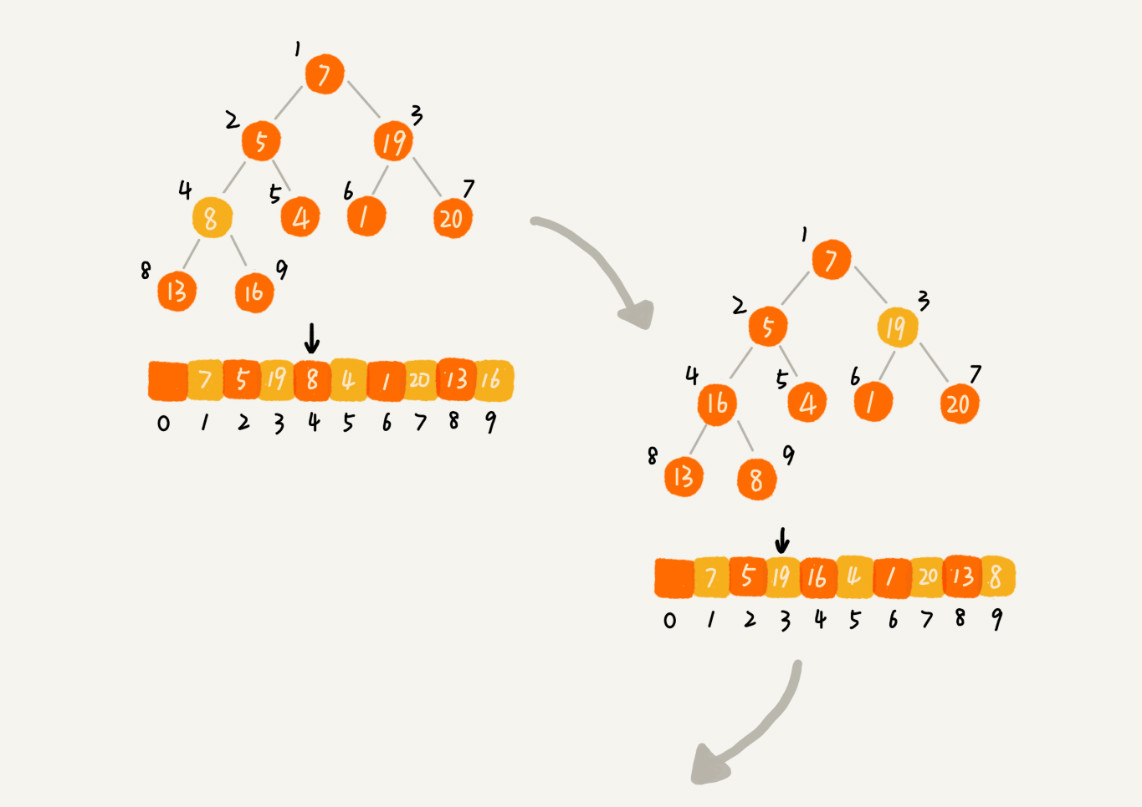

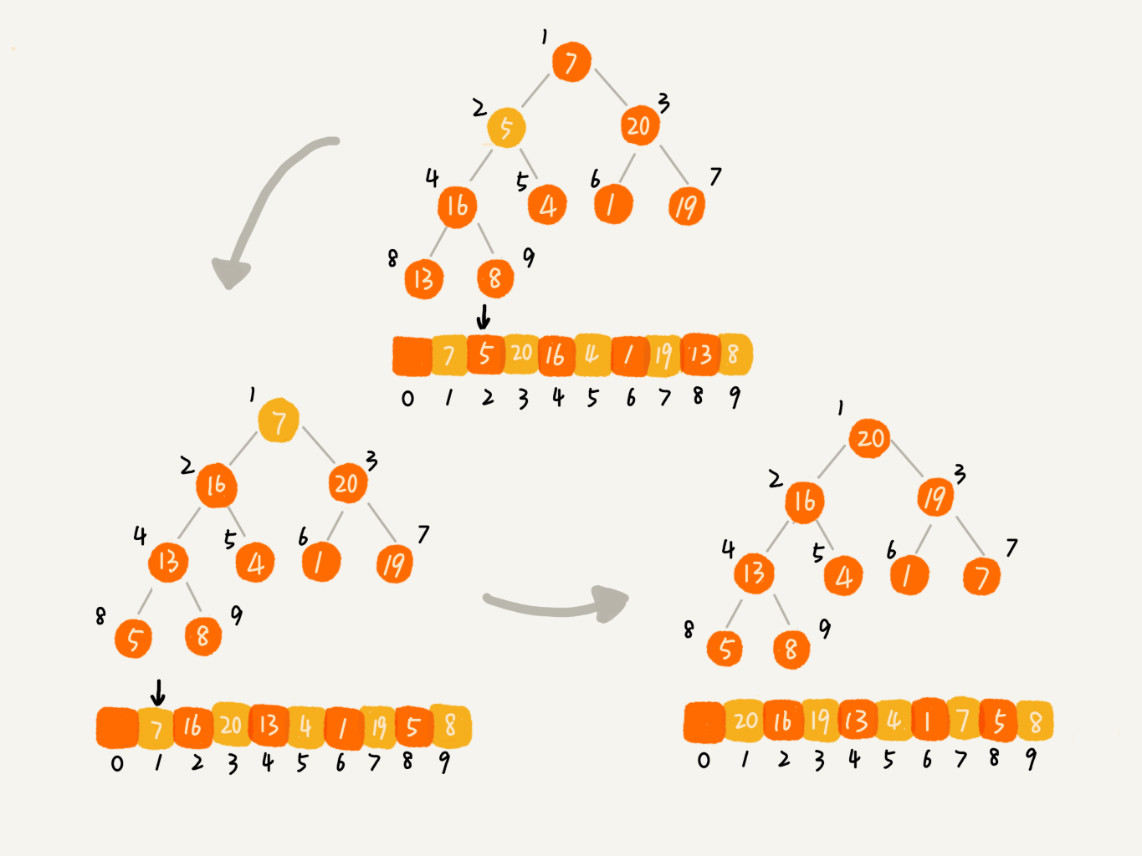

我举了一个例子，并且画了一个第二种实现思路的建堆分解步骤图，你可以看下。因为叶子节点往下堆化只能自己跟自己比较，所以我们直接从最后一个非叶子节点开始，依次堆化就行了：

对于程序员来说，看代码可能更好理解一些：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
private static void buildHeap(int[] a, int n) {
    for (int i = n/2; i >= 1; --i) {
        heapify(a, n, i);
    }
}

private static void heapify(int[] a, int n, int i) {
    while (true) {
        int maxPos = i;
        if (i*2 <= n && a[i] < a[i*2]) {
            maxPos = i*2;
        }
        if (i*2+1 <= n && a[maxPos] < a[i*2+1]) {
            maxPos = i*2+1;
        }
        if (maxPos == i) {
            break;
        }
        swap(a, i, maxPos);
        i = maxPos;
    }
}

在这段代码中，我们对下标从 n/2​ 开始到 1 的数据进行堆化，下标是 n/2​+1 到 n 的节点不需要堆化。实际上，对于完全二叉树来说，下标从 n/2​+1 到 n 的节点都是叶子节点。

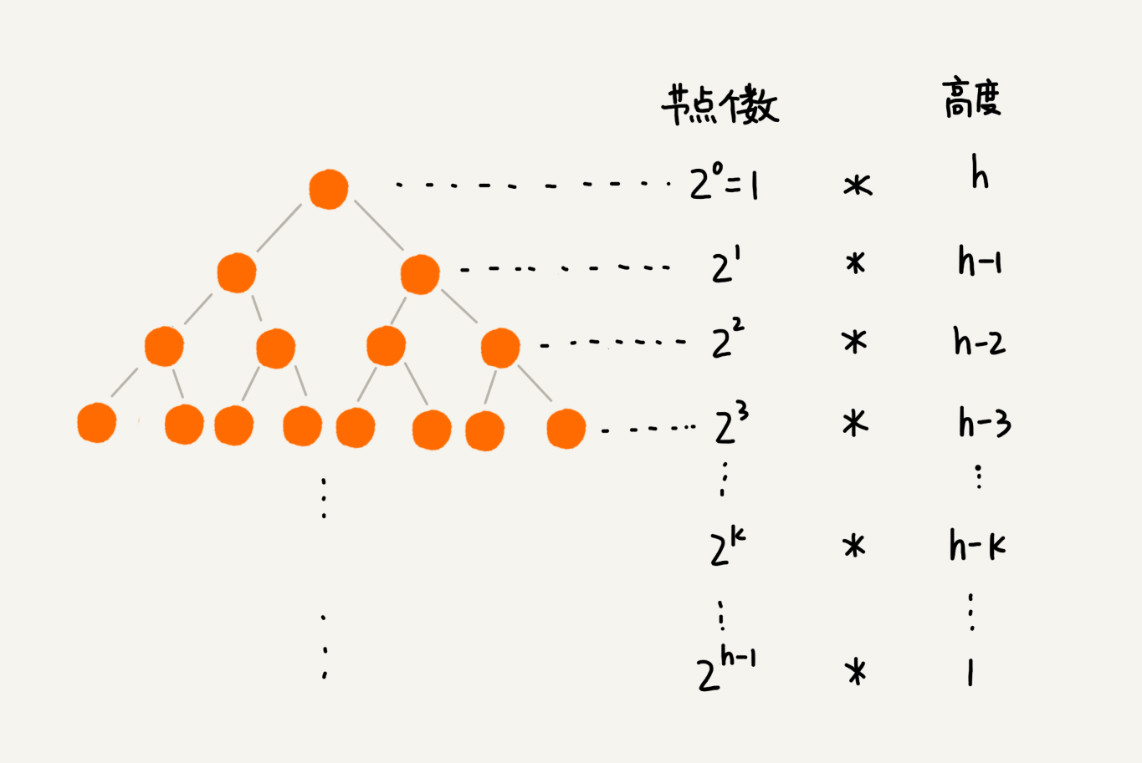

因为叶子节点不需要堆化，所以需要堆化的节点从倒数第二层开始。每个节点堆化的过程中，需要比较和交换的节点个数，跟这个节点的高度成正比。我把每一层的节点个数和对应的高度画了出来，你可以看看。我们只需要将每个节点的高度求和，得出的就是建堆的时间复杂度：

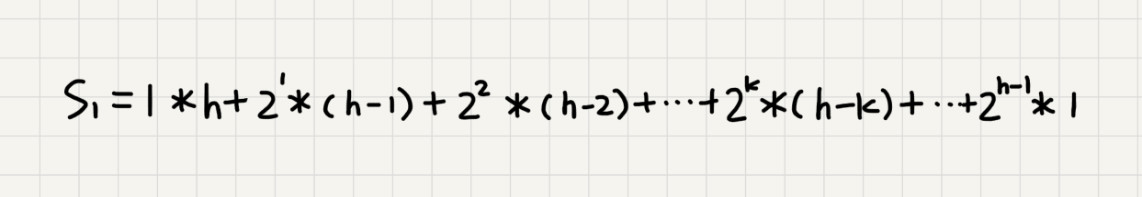

我们将每个非叶子节点的高度求和，就是下面这个公式：

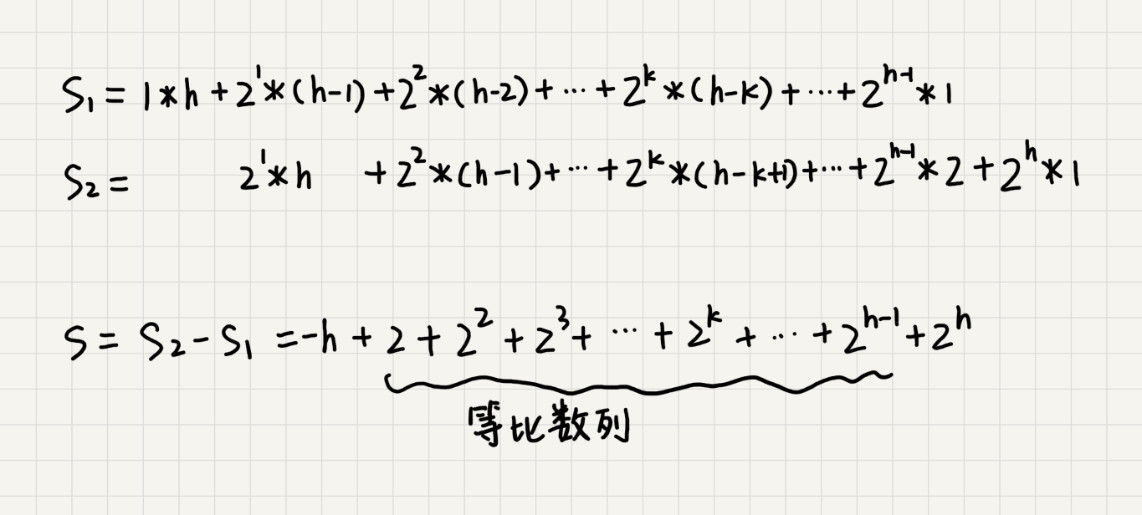

这个公式的求解稍微有点技巧：

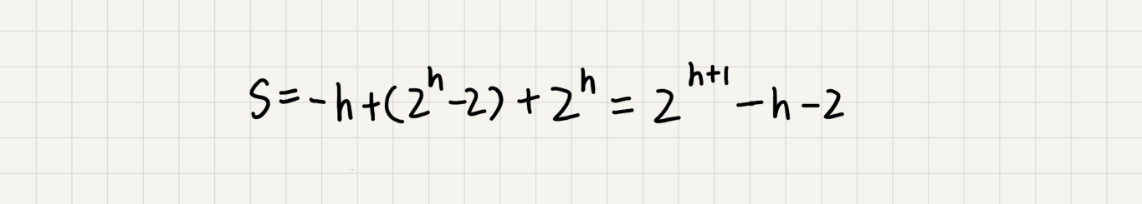

S 的中间部分是一个等比数列，所以最后可以用等比数列的求和公式来计算：

因为 h=log2​n，代入公式 S，就能得到 S=O(n)，所以，建堆的时间复杂度就是 O(n)。

排序

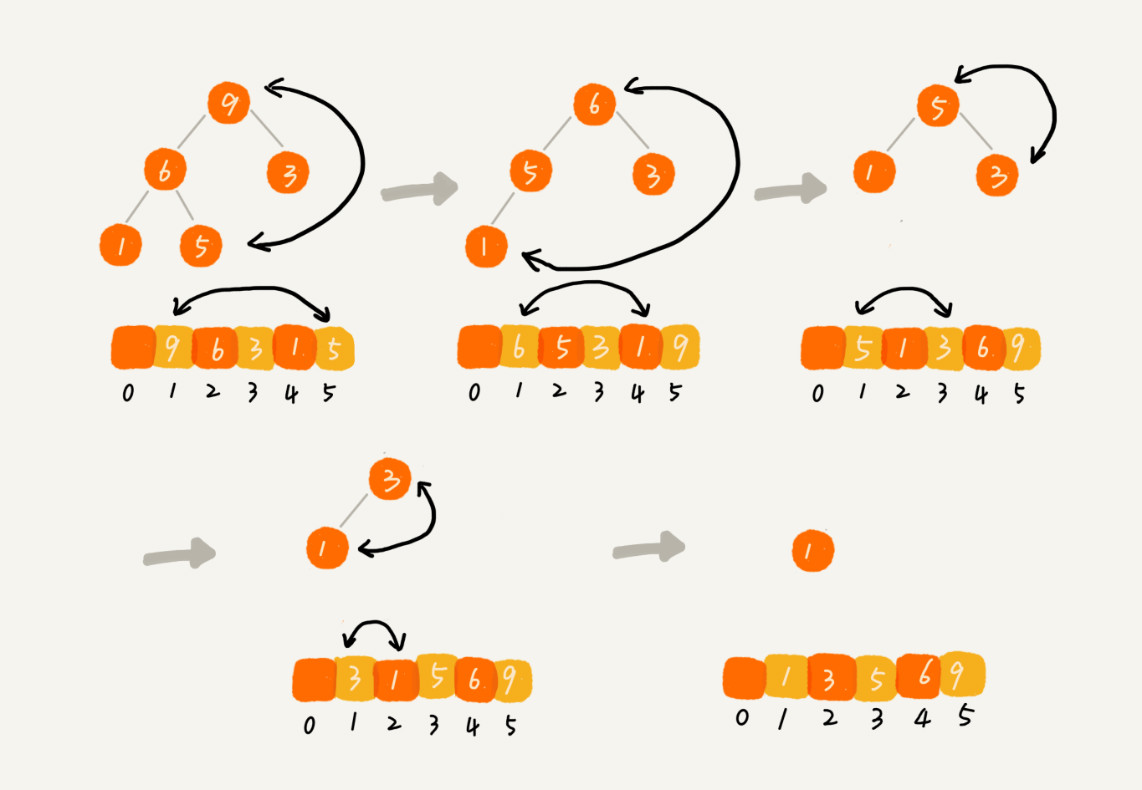

建堆结束之后，数组中的数据已经是按照大顶堆的特性来组织的。数组中的第一个元素就是堆顶，也就是最大的元素。我们把它跟最后一个元素交换，那最大元素就放到了下标为 n 的位置。当堆顶元素移除之后，我们把下标为 n 的元素放到堆顶，然后再通过堆化的方法，将剩下的 n−1 个元素重新构建成堆。堆化完成之后，我们再取堆顶的元素，放到下标是 n−1 的位置，一直重复这个过程，直到最后堆中只剩下标为 1 的一个元素，排序工作就完成了：

堆排序的过程，我也翻译成了代码：

1
2
3
4
5
6
7
8
9
10
// n 表示数据的个数，数组 a 中的数据从下标 1 到 n 的位置
public static void sort(int[] a, int n) {
    buildHeap(a, n);
    int k = n;
    while (k > 1) {
        swap(a, 1, k);
        --k;
        heapify(a, k, 1);
    }
}

整个堆排序的过程，都只需要极个别临时存储空间，所以堆排序是原地排序算法。堆排序包括建堆和排序两个操作，建堆过程的时间复杂度是 O(n)，排序过程的时间复杂度是 O(nlogn)，所以，堆排序整体的时间复杂度是 O(nlogn)。堆排序不是稳定的排序算法，因为在排序的过程，存在将堆的最后一个节点跟堆顶节点互换的操作，所以就有可能改变值相同数据的原始相对顺序。

如果从 0 开始存储，实际上处理思路是没有任何变化的，唯一变化的，可能就是，代码实现的时候，计算子节点和父节点的下标的公式改变了。如果节点的下标是 i，那左子节点的下标就是 2*i+1，右子节点的下标就是 2*i+2，父节点的下标就是 (i-1)/2​。

为什么快速排序要比堆排序性能好

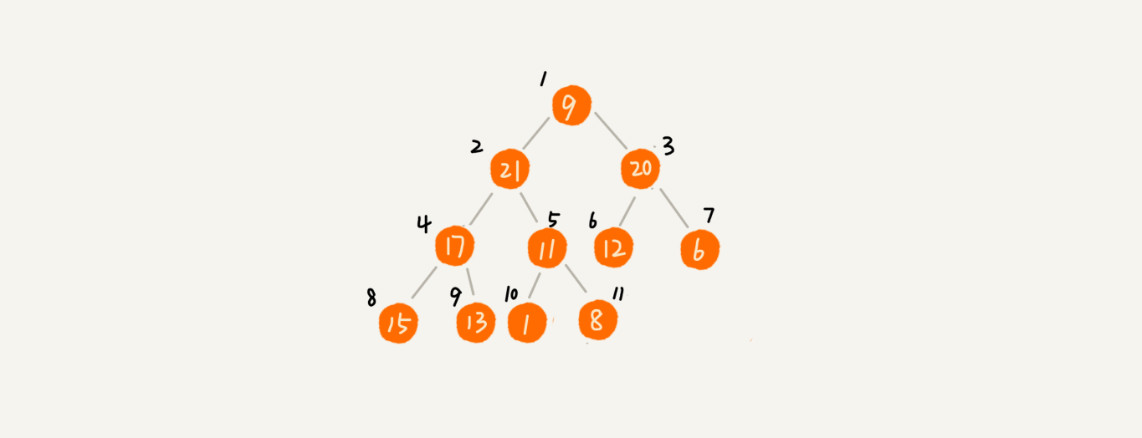

  1. 对于快速排序来说，数据是顺序访问的。而对于堆排序来说，数据是跳着访问的。 比如，堆排序中，最重要的一个操作就是数据的堆化。比如下面这个例子，对堆顶节点进行堆化，会依次访问数组下标是 1, 2, 4, 8 的元素，而不是像快速排序那样，局部顺序访问，所以，这样对 CPU 缓存是不友好的：

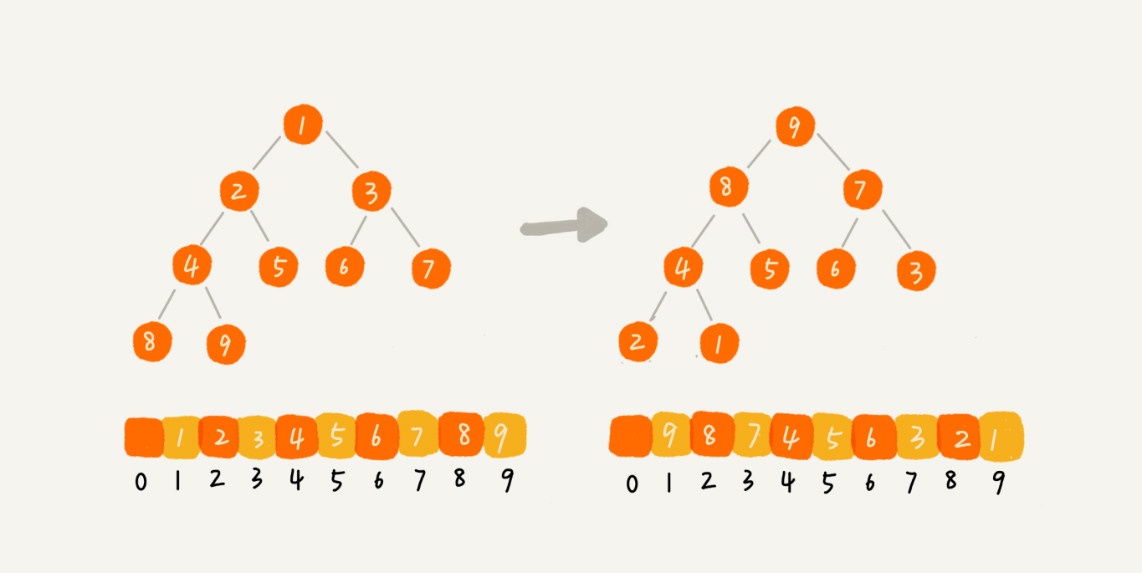

  2. 对于基于比较的排序算法来说，整个排序过程就是由两个基本的操作组成的，比较和交换（或移动）。快速排序数据交换的次数不会比逆序度多。但是堆排序的第一步是建堆，建堆的过程会打乱数据原有的相对先后顺序，导致原数据的有序度降低。比如，对于一组已经有序的数据来说，经过建堆之后，数据反而变得更无序了：
