Observer Design Pattern

原理及应用场景剖析

观察者模式(Observer Design Pattern)的定义是这样的:

Define a one-to-many dependency between objects so that when one object changes state, all its dependents are notified and updated automatically.

翻译成中文就是:在对象之间定义一个一对多的依赖,当一个对象状态改变的时候,所有依赖的对象都会自动收到通知

一般情况下,被依赖的对象叫作被观察者(Observable),依赖的对象叫作观察者(Observer)。不过,在实际的项目开发中,这两种对象的称呼是比较灵活的,有各种不同的叫法,比如:Subject-Observer、Publisher-Subscriber、Producer-Consumer、EventEmitter-EventListener、Dispatcher-Listener。不管怎么称呼,只要应用场景符合刚刚给出的定义,都可以看作观察者模式。

实际上,观察者模式是一个比较抽象的模式,根据不同的应用场景和需求,有完全不同的实现方式。现在,我们先来看其中最经典的一种实现方式:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
public interface Subject
{
void registerObserver(Observer observer);
void removeObserver(Observer observer);
void notifyObservers(Message message);
}

public interface Observer
{
void update(Message message);
}

public class ConcreteSubject implements Subject
{
private List<Observer> observers = new ArrayList<Observer>();

@Override
public void registerObserver(Observer observer)
{
observers.add(observer);
}

@Override
public void removeObserver(Observer observer)
{
observers.remove(observer);
}

@Override
public void notifyObservers(Message message)
{
for (Observer observer : observers)
{
observer.update(message);
}
}
}

public class ConcreteObserverOne implements Observer
{
@Override
public void update(Message message)
{
// TODO: 获取消息通知,执行自己的逻辑...
System.out.println("ConcreteObserverOne is notified.");
}
}

public class ConcreteObserverTwo implements Observer
{
@Override
public void update(Message message)
{
// TODO: 获取消息通知,执行自己的逻辑...
System.out.println("ConcreteObserverTwo is notified.");
}
}

public class Demo
{
public static void main(String[] args)
{
ConcreteSubject subject = new ConcreteSubject();
subject.registerObserver(new ConcreteObserverOne());
subject.registerObserver(new ConcreteObserverTwo());
subject.notifyObservers(new Message());
}
}

实际上,上面的代码算是观察者模式的模板代码,只能反映大体的设计思路。在真实的软件开发中,并不需要照搬上面的模板代码。观察者模式的实现方法各式各样,函数、类的命名等会根据业务场景的不同有很大的差别,比如 register 函数还可以叫作 attach,remove 函数还可以叫作 detach 等等。不过,万变不离其宗,设计思路都是差不多的。

假设我们在开发一个 P2P 投资理财系统,用户注册成功之后,我们会给用户发放投资体验金。代码实现大致是下面这个样子的:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
public class UserController
{
private UserService userService; // 依赖注入
private PromotionService promotionService; // 依赖注入

public Long register(String telephone, String password)
{
// 省略输入参数的校验代码
// 省略 userService.register() 异常的 try-catch 代码
long userId = userService.register(telephone, password);
promotionService.issueNewUserExperienceCash(userId);
return userId;
}
}

虽然注册接口做了两件事情,注册和发放体验金,违反单一职责原则,但是,如果没有扩展和修改的需求,现在的代码实现是可以接受的。相反,如果需求频繁变动,比如,用户注册成功之后,不再发放体验金,而是改为发放优惠券,并且还要给用户发送一封“欢迎注册成功”的站内信。这种情况下,我们就需要频繁地修改 register() 函数中的代码,违反开闭原则。而且,如果注册成功之后需要执行的后续操作越来越多,那 register() 函数的逻辑会变得越来越复杂,也就影响到代码的可读性和可维护性。利用观察者模式,我对上面的代码进行了重构:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
public interface RegObserver
{
void handleRegSuccess(long userId);
}

public class RegPromotionObserver implements RegObserver
{
private PromotionService promotionService; // 依赖注入

@Override
public void handleRegSuccess(long userId)
{
promotionService.issueNewUserExperienceCash(userId);
}
}

public class RegNotificationObserver implements RegObserver
{
private NotificationService notificationService;

@Override
public void handleRegSuccess(long userId)
{
notificationService.sendInboxMessage(userId, "Welcome...");
}
}

public class UserController
{
private UserService userService; // 依赖注入
private List<RegObserver> regObservers = new ArrayList<>();

// 一次性设置好,之后也不可能动态的修改
public void setRegObservers(List<RegObserver> observers)
{
regObservers.addAll(observers);
}

public Long register(String telephone, String password)
{
// 省略输入参数的校验代码
// 省略 userService.register() 异常的 try-catch 代码
long userId = userService.register(telephone, password);

for (RegObserver observer : regObservers)
{
observer.handleRegSuccess(userId);
}

return userId;
}
}

当我们需要添加新的观察者的时候,比如,用户注册成功之后,推送用户注册信息给大数据征信系统,基于观察者模式的代码实现,UserController 类的 register() 函数完全不需要修改,只需要再添加一个实现了 RegObserver 接口的类,并且通过 setRegObservers() 函数将它注册到 UserController 类中即可。

不过,你可能会说,当我们把发送体验金替换为发送优惠券的时候,需要修改 RegPromotionObserver 类中 handleRegSuccess() 函数的代码,这还是违反开闭原则呀?你说得没错,不过,相对于 register() 函数来说,handleRegSuccess() 函数的逻辑要简单很多,修改更不容易出错,引入 bug 的风险更低。

实际上,设计模式要干的事情就是解耦创建型模式是将创建和使用代码解耦,结构型模式是将不同功能代码解耦,行为型模式是将不同的行为代码解耦,具体到观察者模式,它是将观察者和被观察者代码解耦。借助设计模式,我们利用更好的代码结构,将一大坨代码拆分成职责更单一的小类,让其满足开闭原则、高内聚松耦合等特性,以此来控制和应对代码的复杂性,提高代码的可扩展性。

基于不同应用场景的不同实现方式

观察者模式的应用场景非常广泛,小到代码层面的解耦,大到架构层面的系统解耦,再或者一些产品的设计思路,都有这种模式的影子,比如,邮件订阅、RSS Feeds,本质上都是观察者模式。不同的应用场景和需求下,这个模式也有截然不同的实现方式,有同步阻塞的实现方式,也有异步非阻塞的实现方式;有进程内的实现方式,也有跨进程的实现方式。

之前讲到的实现方式是一种同步阻塞的实现方式。观察者和被观察者代码在同一个线程内执行,被观察者一直阻塞,直到所有的观察者代码都执行完成之后,才执行后续的代码。对照上面讲到的用户注册的例子,register() 函数依次调用执行每个观察者的 handleRegSuccess() 函数,等到都执行完成之后,才会返回结果给客户端。

如果注册接口是一个调用比较频繁的接口,对性能非常敏感,希望接口的响应时间尽可能短,那我们可以将同步阻塞的实现方式改为异步非阻塞的实现方式,以此来减少响应时间。具体来讲,当 userService.register() 函数执行完成之后,我们启动一个新的线程来执行观察者的 handleRegSuccess() 函数,这样 userController.register() 函数就不需要等到所有的 handleRegSuccess() 函数都执行完成之后才返回结果给客户端。

userController.register() 函数从执行 3 个 SQL 语句才返回,减少到只需要执行 1 个 SQL 语句就返回,响应时间粗略来讲减少为原来的 1/3。不过,我们还有更加优雅的实现方式,那就是基于 EventBus 来实现。它可以复用在任何需要异步非阻塞观察者模式的应用场景中。

刚刚讲到的两个场景,都是进程内的实现方式。如果用户注册成功之后,我们需要发送用户信息给大数据征信系统,而大数据征信系统是一个独立的系统,跟它之间的交互是跨不同进程的,那如何实现一个跨进程的观察者模式呢?如果大数据征信系统提供了发送用户注册信息的 RPC 接口,我们仍然可以沿用之前的实现思路,在 handleRegSuccess() 函数中调用 RPC 接口来发送数据。但是,我们还有更加优雅、更加常用的一种实现方式,那就是基于消息队列(比如 ActiveMQ)来实现。

当然,这种实现方式也有弊端,那就是需要引入一个新的系统(消息队列),增加了维护成本。不过,它的好处也非常明显。在原来的实现方式中,观察者需要注册到被观察者中,被观察者需要依次遍历观察者来发送消息。而基于消息队列的实现方式,被观察者和观察者解耦更加彻底,两部分的耦合更小。被观察者完全不感知观察者,同理,观察者也完全不感知被观察者。被观察者只管发送消息到消息队列,观察者只管从消息队列中读取消息来执行相应的逻辑。

异步非阻塞观察者模式的简易实现

我们有两种实现方式。其中一种是:在每个 handleRegSuccess() 函数中创建一个新的线程执行代码逻辑;另一种是:在 UserController 的 register() 函数中使用线程池来执行每个观察者的 handleRegSuccess() 函数。两种实现方式的具体代码如下所示:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
// 第一种实现方式,其他类代码不变,就没有再重复罗列
public class RegPromotionObserver implements RegObserver
{
private PromotionService promotionService; // 依赖注入

@Override
public void handleRegSuccess(Long userId)
{
Thread thread = new Thread(new Runnable()
{
@Override
public void run()
{
promotionService.issueNewUserExperienceCash(userId);
}
});
thread.start();
}
}

// 第二种实现方式,其他类代码不变,就没有再重复罗列
public class UserController
{
private UserService userService; // 依赖注入
private List<RegObserver> regObservers = new ArrayList<>();
private Executor executor;

public UserController(Executor executor)
{
this.executor = executor;
}

public void setRegObservers(List<RegObserver> observers)
{
regObservers.addAll(observers);
}

public Long register(String telephone, String password)
{
// 省略输入参数的校验代码
// 省略 userService.register() 异常的 try-catch 代码
long userId = userService.register(telephone, password);

for (RegObserver observer : regObservers)
{
executor.execute(new Runnable()
{
@Override
public void run()
{
observer.handleRegSuccess(userId);
}
});
}

return userId;
}
}

对于第一种实现方式,频繁地创建和销毁线程比较耗时,并且并发线程数无法控制,创建过多的线程会导致堆栈溢出。第二种实现方式,尽管利用了线程池解决了第一种实现方式的问题,但线程池、异步执行逻辑都耦合在了 register() 函数中,增加了这部分业务代码的维护成本

我们知道,框架的作用有:隐藏实现细节,降低开发难度,做到代码复用,解耦业务与非业务代码,让程序员聚焦业务开发。针对异步非阻塞观察者模式,我们也可以将它抽象成框架来达到这样的效果。

EventBus 框架功能需求介绍

EventBus 翻译为“事件总线”,它提供了实现观察者模式的骨架代码。我们可以基于此框架,非常容易地在自己的业务场景中实现观察者模式,不需要从零开始开发。其中,Google Guava EventBus 就是一个比较著名的 EventBus 框架,它不仅仅支持异步非阻塞模式,同时也支持同步阻塞模式

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
public class UserController
{
private UserService userService; // 依赖注入

private EventBus eventBus;
private static final int DEFAULT_EVENTBUS_THREAD_POOL_SIZE = 20;

public UserController()
{
// eventBus = new EventBus(); // 同步阻塞模式
eventBus = new AsyncEventBus(Executors.newFixedThreadPool(DEFAULT_EVENTBUS_THREAD_POOL_SIZE)); // 异步非阻塞模式
}

public void setRegObservers(List<Object> observers)
{
for (Object observer : observers)
{
eventBus.register(observer);
}
}

public Long register(String telephone, String password)
{
// 省略输入参数的校验代码
// 省略 userService.register() 异常的 try-catch 代码
long userId = userService.register(telephone, password);

eventBus.post(userId);

return userId;
}
}

public class RegPromotionObserver
{
private PromotionService promotionService; // 依赖注入

@Subscribe
public void handleRegSuccess(Long userId)
{
promotionService.issueNewUserExperienceCash(userId);
}
}

public class RegNotificationObserver
{
private NotificationService notificationService;

@Subscribe
public void handleRegSuccess(Long userId)
{
notificationService.sendInboxMessage(userId, "...");
}
}

利用 EventBus 框架实现的观察者模式,跟从零开始编写的观察者模式相比,从大的流程上来说,实现思路大致一样,都需要定义 Observer,并且通过 register() 函数注册 Observer,也都需要通过调用某个函数(比如,EventBus 中的 post() 函数)来给 Observer 发送消息。

但在实现细节方面,它们又有些区别。基于 EventBus,我们不需要定义 Observer 接口,任意类型的对象都可以注册到 EventBus 中,通过 @Subscribe 注解来标明类中哪个函数可以接收被观察者发送的消息

EventBus、AsyncEventBus

Guava EventBus 对外暴露的所有可调用接口,都封装在 EventBus 类中。其中,EventBus 实现了同步阻塞的观察者模式,AsyncEventBus 继承自 EventBus,提供了异步非阻塞的观察者模式。具体使用方式如下所示:

1
2
EventBus eventBus = new EventBus(); // 同步阻塞模式
EventBus eventBus = new AsyncEventBus(Executors.newFixedThreadPool(8));// 异步阻塞模式

register() 函数

EventBus 类提供了 register() 函数用来注册观察者。它可以接受任何类型的观察者。而在经典的观察者模式的实现中,register() 函数必须接受实现了同一 Observer 接口的类对象。具体的函数定义如下所示:

1
public void register(Object object);

unregister() 函数

相对于 register() 函数,unregister() 函数用来从 EventBus 中删除某个观察者。具体的函数定义如下所示:

1
public void unregister(Object object);

post() 函数

EventBus 类提供了 post() 函数,用来给观察者发送消息。具体的函数定义如下所示:

1
public void post(Object event);

跟经典的观察者模式的不同之处在于,当我们调用 post() 函数发送消息的时候,并非把消息发送给所有的观察者,而是发送给可匹配的观察者。所谓可匹配指的是,能接收的消息类型是发送消息(post 函数定义中的 event)类型的父类。比如,AObserver 能接收的消息类型是 XMsg,BObserver 能接收的消息类型是 YMsg,CObserver 能接收的消息类型是 ZMsg。其中,XMsg 是 YMsg 的父类。当我们如下发送消息的时候,相应能接收到消息的可匹配观察者如下所示:

1
2
3
4
5
6
XMsg xMsg = new XMsg();
YMsg yMsg = new YMsg();
ZMsg zMsg = new ZMsg();
post(xMsg); => AObserver 接收到消息
post(yMsg); => AObserver、BObserver 接收到消息
post(zMsg); => CObserver 接收到消息

@Subscribe 注解

EventBus 通过 @Subscribe 注解来标明,某个函数能接收哪种类型的消息。在 DObserver 类中,我们通过 @Subscribe 注解了两个函数 f1()、f2()。具体的使用代码如下所示:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
public DObserver
{
//...省略其他属性和方法...

@Subscribe
public void f1(PMsg event)
{
//...
}

@Subscribe
public void f2(QMsg event)
{
//...
}
}

当通过 register() 函数将 DObserver 类对象注册到 EventBus 的时候,EventBus 会根据 @Subscribe 注解找到 f1() 和 f2(),并且将两个函数能接收的消息类型记录下来(PMsg->f1, QMsg->f2)。当我们通过 post() 函数发送消息(比如 QMsg 消息)的时候,EventBus 会通过之前的记录(QMsg->f2),调用相应的函数(f2)。

手把手实现一个 EventBus 框架

我们重点来看,EventBus 中两个核心函数 register()post() 的实现原理。弄懂了它们,基本上就弄懂了整个 EventBus 框架。下面两张图是这两个函数的实现原理图:

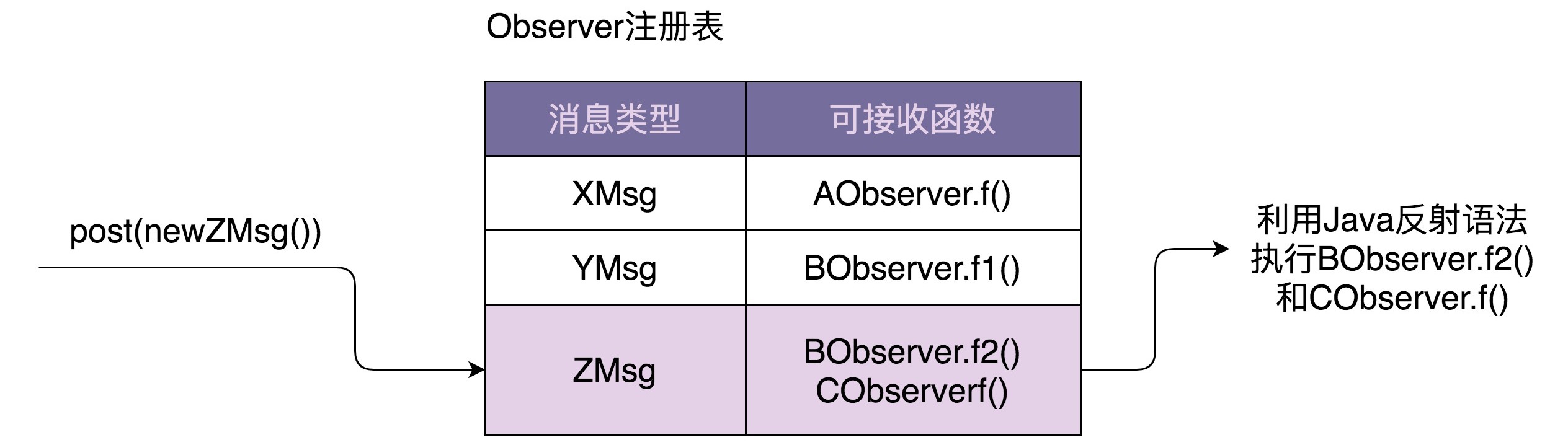

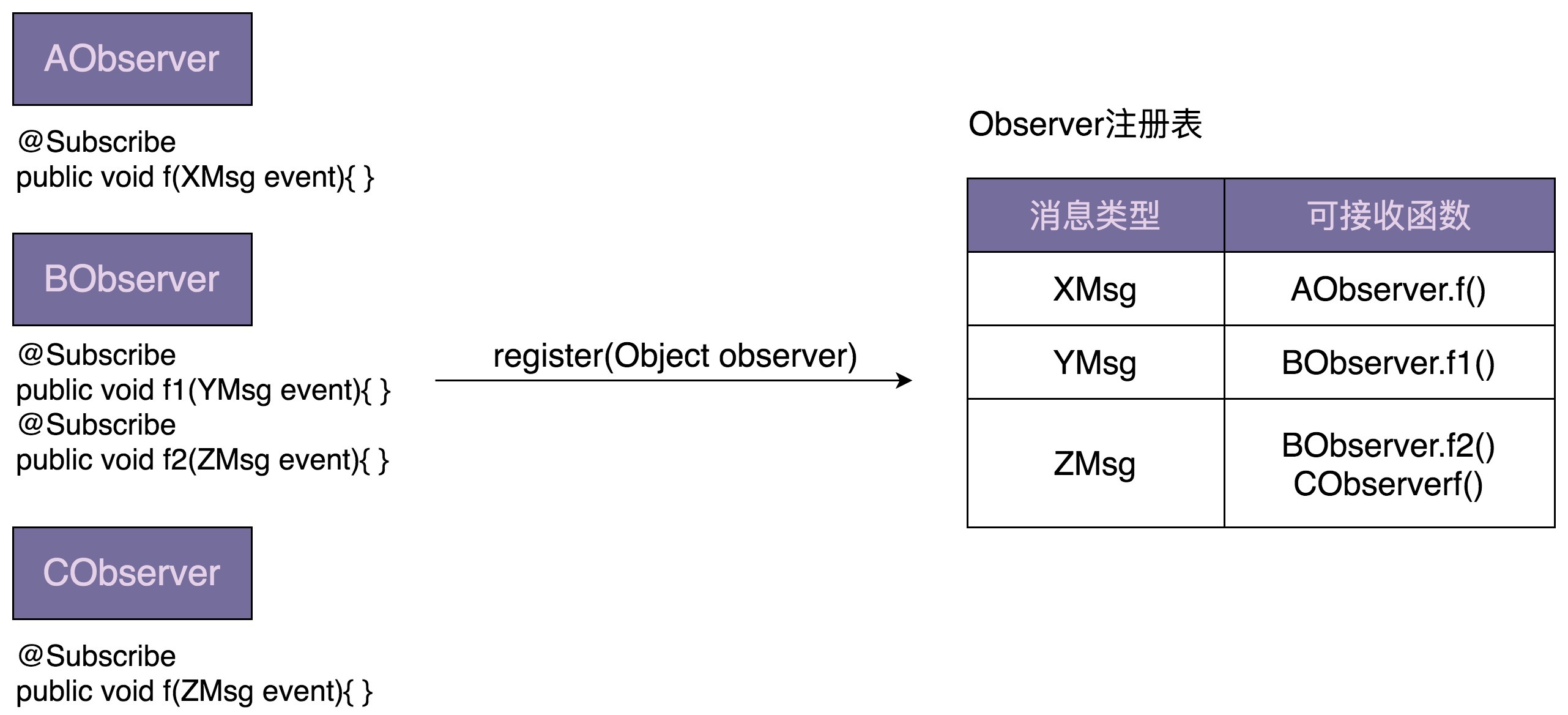

从图中我们可以看出,最关键的一个数据结构是 Observer 注册表,记录了消息类型和可接收消息函数的对应关系。当调用 register() 函数注册观察者的时候,EventBus 通过解析 @Subscribe 注解,生成 Observer 注册表。当调用 post() 函数发送消息的时候,EventBus 通过注册表找到相应的可接收消息的函数,然后通过 Java 的反射语法来动态地创建对象、执行函数。对于同步阻塞模式,EventBus 在一个线程内依次执行相应的函数。对于异步非阻塞模式,EventBus 通过一个线程池来执行相应的函数

Subscribe

Subscribe 是一个注解,用于标明观察者中的哪个函数可以接收消息:

1
2
3
4
@Retention(RetentionPolicy.RUNTIME)
@Target(ElementType.METHOD)
@Beta
public @interface Subscribe {}

ObserverAction

ObserverAction 类用来表示 @Subscribe 注解的方法,其中,target 表示观察者类,method 表示方法。它主要用在 ObserverRegistry 观察者注册表中:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
public class ObserverAction
{
private Object target;
private Method method;

public ObserverAction(Object target, Method method)
{
this.target = Preconditions.checkNotNull(target);
this.method = method;
this.method.setAccessible(true);
}

public void execute(Object event)
{
// event 是 method 方法的参数
try
{
method.invoke(target, event);
}
catch (InvocationTargetException | IllegalAccessException e)
{
e.printStackTrace();
}
}
}

ObserverRegistry

ObserverRegistry 类就是前面讲到的 Observer 注册表,是最复杂的一个类,框架中几乎所有的核心逻辑都在这个类中。这个类大量使用了 Java 的反射语法,不过代码整体来说都不难理解,其中,一个比较有技巧的地方是 CopyOnWriteArraySet 的使用:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
public class ObserverRegistry
{
private ConcurrentMap<Class<?>, CopyOnWriteArraySet<ObserverAction>> registry = new ConcurrentHashMap<>();

public void register(Object observer)
{
Map<Class<?>, Collection<ObserverAction>> observerActions = findAllObserverActions(observer);
for (Map.Entry<Class<?>, Collection<ObserverAction>> entry : observerActions.entrySet())
{
Class<?> eventType = entry.getKey();
Collection<ObserverAction> eventActions = entry.getValue();
CopyOnWriteArraySet<ObserverAction> registeredEventActions = registry.get(eventType);
if (registeredEventActions == null)
{
registry.putIfAbsent(eventType, new CopyOnWriteArraySet<>());
registeredEventActions = registry.get(eventType);
}
registeredEventActions.addAll(eventActions);
}
}

public List<ObserverAction> getMatchedObserverActions(Object event)
{
List<ObserverAction> matchedObservers = new ArrayList<>();
Class<?> postedEventType = event.getClass();
for (Map.Entry<Class<?>, CopyOnWriteArraySet<ObserverAction>> entry : registry.entrySet())
{
Class<?> eventType = entry.getKey();
Collection<ObserverAction> eventActions = entry.getValue();
if (postedEventType.isAssignableFrom(eventType))
{
matchedObservers.addAll(eventActions);
}
}
return matchedObservers;
}

private Map<Class<?>, Collection<ObserverAction>> findAllObserverActions(Object observer)
{
Map<Class<?>, Collection<ObserverAction>> observerActions = new HashMap<>();
Class<?> clazz = observer.getClass();
for (Method method : getAnnotatedMethods(clazz))
{
Class<?>[] parameterTypes = method.getParameterTypes();
Class<?> eventType = parameterTypes[0];
if (!observerActions.containsKey(eventType))
{
observerActions.put(eventType, new ArrayList<>());
}
observerActions.get(eventType).add(new ObserverAction(observer, method));
}
return observerActions;
}

private List<Method> getAnnotatedMethods(Class<?> clazz)
{
List<Method> annotatedMethods = new ArrayList<>();
for (Method method : clazz.getDeclaredMethods())
{
if (method.isAnnotationPresent(Subscribe.class))
{
Class<?>[] parameterTypes = method.getParameterTypes();
Preconditions.checkArgument(parameterTypes.length == 1, "Method %s has @Subscribe annotation but has %s parameters." + "Subscriber methods must have exactly 1 parameter.", method, parameterTypes.length);
annotatedMethods.add(method);
}
}
return annotatedMethods;
}
}

EventBus

EventBus 实现的是阻塞同步的观察者模式。看代码你可能会有些疑问,这明明就用到了线程池 Executor 啊。实际上,MoreExecutors.directExecutor() 是 Google Guava 提供的工具类,看似是多线程,实际上是单线程。之所以要这么实现,主要还是为了跟 AsyncEventBus 统一代码逻辑,做到代码复用

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
public class EventBus
{
private Executor executor;
private ObserverRegistry registry = new ObserverRegistry();

public EventBus()
{
this(MoreExecutors.directExecutor());
}

protected EventBus(Executor executor)
{
this.executor = executor;
}

public void register(Object object)
{
registry.register(object);
}

public void post(Object event)
{
List<ObserverAction> observerActions = registry.getMatchedObserverActions(event);
for (ObserverAction observerAction : observerActions)
{
executor.execute(new Runnable()
{
@Override
public void run()
{
observerAction.execute(event);
}
});
}
}
}

AsyncEventBus

有了 EventBus,AsyncEventBus 的实现就非常简单了。只是需要在构造函数中,由调用者注入线程池:

1
2
3
4
5
6
7
public class AsyncEventBus extends EventBus
{
public AsyncEventBus(Executor executor)
{
super(executor);
}
}

至此,我们用了不到 200 行代码,就实现了一个还算凑活能用的 EventBus,从功能上来讲,它跟 Google Guava EventBus 几乎一样。很多人觉得做业务开发没有技术挑战,实际上,做业务开发也会涉及很多非业务功能的开发,比如今天讲到的 EventBus。在平时的业务开发中,我们要善于抽象这些非业务的、可复用的功能,并积极地把它们实现成通用的框架
